Blue Elephant ELECNC-430

Автоматический раскроечный центр с ЧПУ

Завод-изготовитель: Blue Elephant

Страна-производитель: КНР

Tехнические характеристики

Автоматический раскроечный центр с ЧПУ ELECNC-430

Длина и ширина раскроя 4300х4300 мм

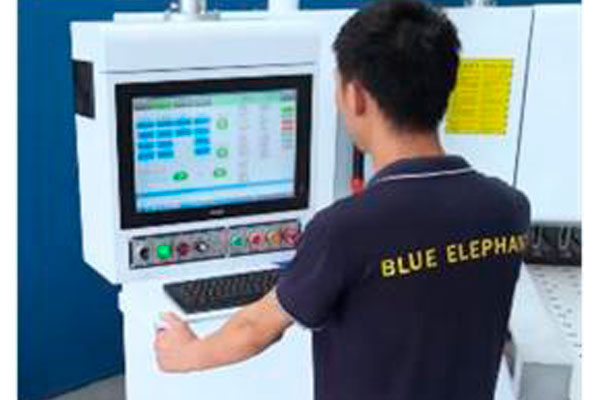

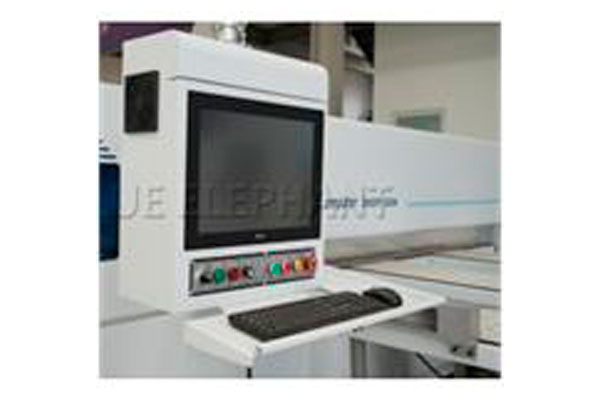

Система управления Числовое программное управление (ЧПУ)

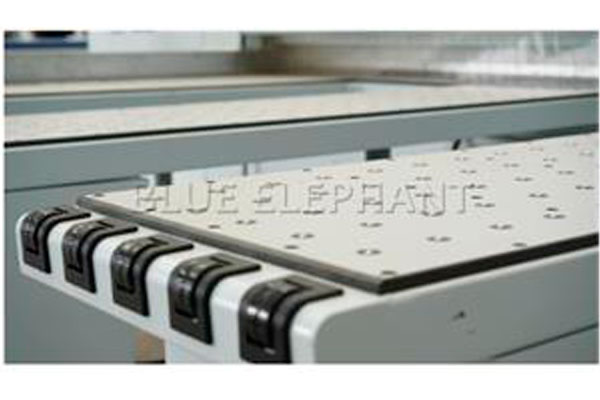

Рабочий стол Столы с воздушным поддувом

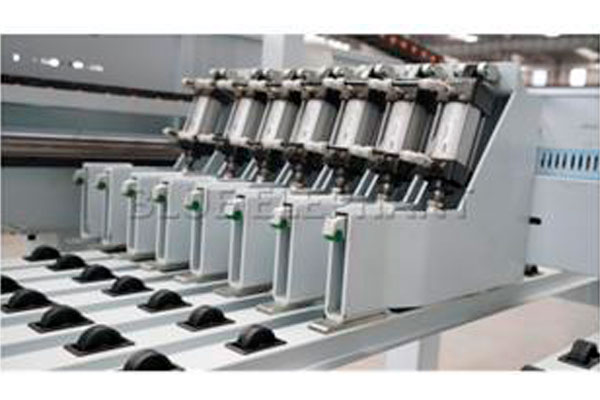

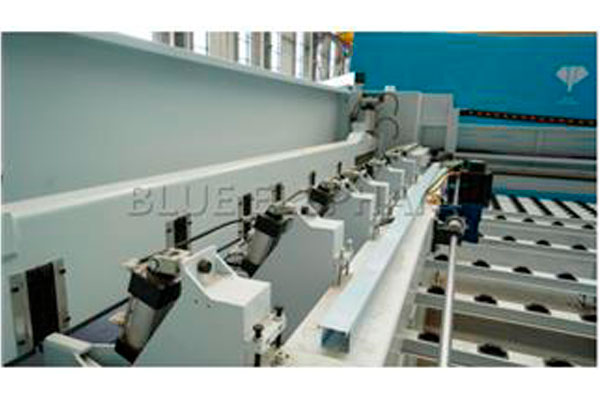

Пневматические зажимные цанги 13 шт.
Прижимная балка пневматическая
Моторы Сервомоторы 2 кВт

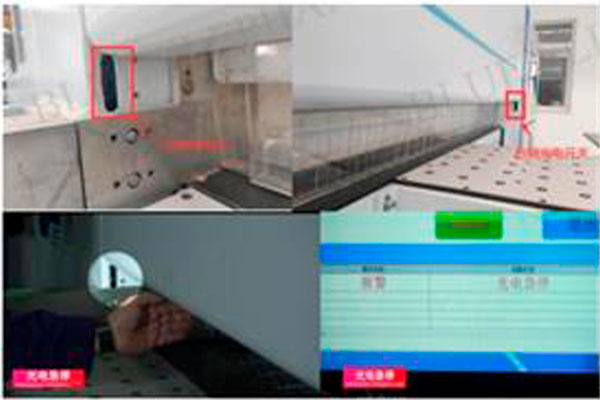

Система безопасности Фотоэлектрическая система безопасности
Печать этикеток Принтер печати этикеток
Программное обеспечение Программа подготовки оптимизированных карт раскроя

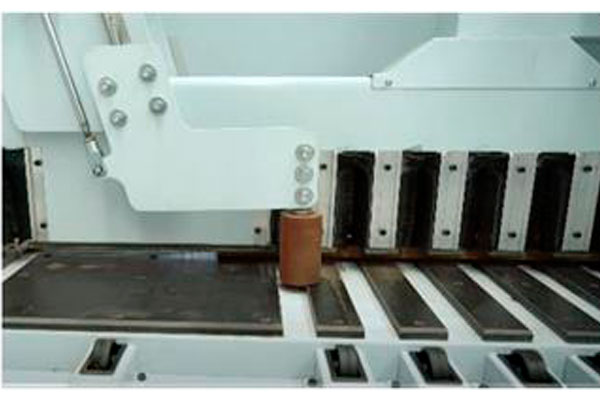

Боковой выравниватель Автоматический боковой выравниватель

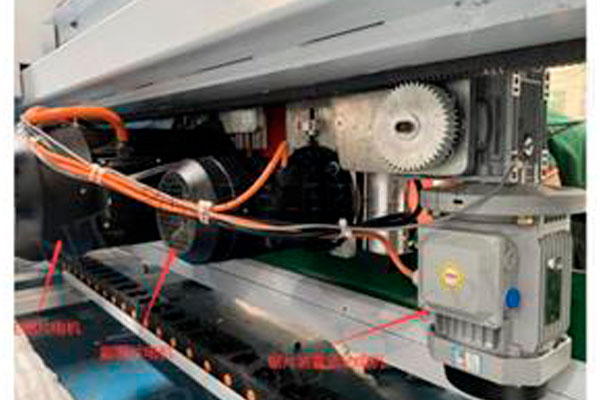

Система подачи материала Высокоточные направляющие с приводом зубчатая рейка и шестерня
Пылевая защита Пылевая защита по линии распила с пластиковыми секциями
Трансмиссия 1 Линейные направляющие Тайвань φ25 мм и линейные подшипники.
2 Привод с зубчатой рейкой и шестерней.
3 Приводные ремни пильных узлов с многоручьевые
Электрические параметры 380В, 50 Гц, 3 фазы
Максимальная длина пропила 4300 мм
Максимальная ширина пропила 4300 мм
Максимальная толщина пакета для раскроя 100 мм

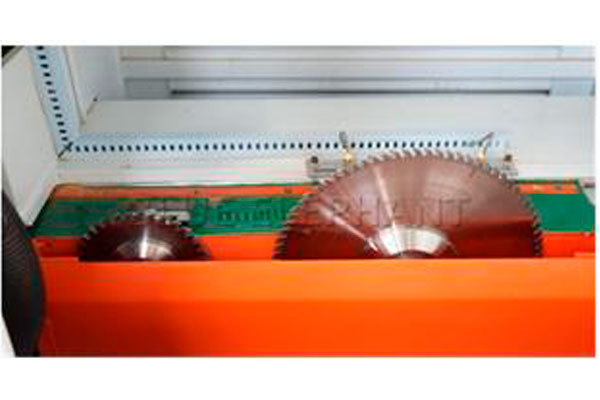

Диаметр основной пилы макс 400х80 мм
Скорость вращения основной пилы 4100 об/мин
Диаметр подрезной пилы 180х55 мм
Скорость вращения подрезной пилы 6200 об/мин
Скорость подачи пильной каретки Вперед
Назад 0-100 м/мин
0-120 м/мин
Мощность основной пилы 15 кВт
Мощность подрезной пилы 2,2 кВт
Мощность мотора подачи Сервомотор 2,0 кВт
Мощность мотора поддува воздушных столов 2,2 кВт

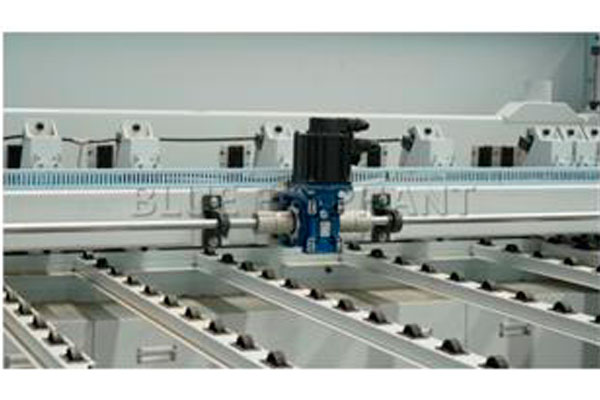

Скорость подачи программного толкателя 0-80 м/мин
Давление воздуха 8 бар
Высота рабочего стола 950 мм



Элементы управления Schneider, ЧПУ FATEK, Инвертер Invt, Монитор Jikowi, Контакторы Schneider, Электро пневмо клапаны AirTac

Конструкционные особенности
