Blue Elephant ELECNC-380L
Автоматический раскроечный центр с задней загрузочной платформой
Завод-изготовитель: Blue Elephant
Страна-производитель: КНР
Tехнические характеристики
Автоматический раскроечный центр с задней загрузочной платформой Blue Elephant ELECNC-380L
| Длина и ширина раскроя | 3800х3750 мм |
| Система управления | Числовое программное управление (ЧПУ) |
| Рабочий стол | Столы с воздушным поддувом |
| Пневматические зажимные цанги | 11 шт. |
| Прижимная балка | пневматическая |
| Моторы | Сервомоторы 2 кВт |
| Система безопасности | Фотоэлектрическая система безопасности |
| Печать этикеток | Принтер печати этикеток |
| Программное обеспечение | Программа подготовки оптимизированных карт раскроя |
| Боковой выравниватель | Автоматический боковой выравниватель |
| Система подачи материала | Высокоточные направляющие с приводом зубчатая рейка и шестерня |
| Пылевая защита | Пылевая защита по линии распила с пластиковыми секциями |
| Трансмиссия | 1 Линейные направляющие Тайвань φ25 мм и линейные подшипники. |
| 2 Привод с зубчатой рейкой и шестерней. | |
| Электрические параметры | 380В, 50 Гц, 3 фазы |
| Вес станка | 7900 кг. |
| Максимальная длина пропила | 3750 мм |
| Максимальная ширина пропила | 3800 мм |
| Максимальная толщина пакета для раскроя | 100 мм |
| Диаметр основной пилы макс | 400х80 мм |
| Скорость вращения основной пилы | 4800 об/мин |
| Диаметр подрезной пилы | 180х55 мм |
| Скорость вращения подрезной пилы | 6900 об/мин |
| Скорость подачи пильной каретки Вперед | |
| Назад | 0-100 м/мин |
| 0-120 м/мин | |
| Мощность основной пилы | 18,5 кВт |
| Мощность подрезной пилы | 2,2 кВт |
| Мощность мотора подачи | Сервомотор 2,0 кВт |
| Мощность мотора поддува воздушных столов | 3 кВт |
| Скорость подачи программного толкателя | 0-100 м/мин |
| Давление воздуха | 8 бар |
| Высота рабочего стола | 950 мм |
Элементы управления Schneider, ЧПУ FATEK, Инвертер Invt, Монитор Jikowi, Контакторы Schneider, Электро пневмо клапаны AirTac
Конструкционные особенности
Воздушные столы
Воздушные столы имеют специальное покрытие устойчивое к истиранию, с пневматическим воддувом, достаточным для того, что бы тяжелые плиты перемещались по поверхности и их декоративная поверхность не царапалась.
Прижимная балка
Пневматическая прижимная балка для зажима материала перед циклом пиления.
Прижимная балка с двух сторон имеет пневматические цилиндры и систему обеспечивающую параллельность на основе зубчатых реек и шестерней.
Прижимная балка с двух сторон имеет пневматические цилиндры и систему обеспечивающую параллельность на основе зубчатых реек и шестерней.
Программный толкатель
Программный толкатель оснащен пневматическими зажимами с раскрытием на 100 мм.
Количество пневмозажимов 11 шт.
Количество пневмозажимов 11 шт.
Пильная каретка
Пильная каретка оснащена основной и подрезной пилами для точного без сколов раскроя материала.
Привод пильной каретки
Пильная каретка перемещается по двум направляющим и приводится в движение приводом зубчатой рейкой с шестерней, имеет ЧПУ управление для оптимального пиления в зависимости от ширины материала.
Сервосистема программного толкателя
Программный толкатель имеет высокопроизводительный сервомотор Invt с высоким ускорением и точностью для обеспечения высокопроизводтельного и точного позиционирования материала на линии пиления.
Программный интерфейс (Русский язык)
Программный интерфейс простой и понятный, а метод управления безопасный и надеженый. Имеется
руководство по эксплуатации и советы по устранению неполадок при аварийных сигналах.
Карты раскроя можно редактировать, а так же выполнять эмуляцию распиловки для оценки времени работы станка.
руководство по эксплуатации и советы по устранению неполадок при аварийных сигналах.
Карты раскроя можно редактировать, а так же выполнять эмуляцию распиловки для оценки времени работы станка.
Электрическая часть станка
В станке используется ЧПУ FATEK производства Тайвать с возможностью хранения большого объема данных и высокоскоростной обработки.
Система безопасности
Для обеспечения безопасности слева и справа подачи имеется световая защита. Если рука работника находится в зоне защиты станок находится в режиме ожидания.
Пульт управления станком
Поворотный на 180° пульт управления удобный и эргономичный.
Автоматический боковой выравниватель
Автоматический боковой выравниватель с
1. Автоматическим определением ширини полосы для высокой точности и безопасности;
2. Одновременно можно прижимать пачку плит;
3. Можно прижимать детали маленького размера.
1. Автоматическим определением ширини полосы для высокой точности и безопасности;
2. Одновременно можно прижимать пачку плит;
3. Можно прижимать детали маленького размера.

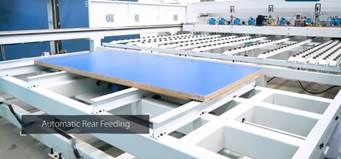

Автоматическая задняя загрузочная платформа
Автоматическая задняя загрузочная платформа с системой отсчета количества загружаемых плит, автоматический подъем, экономия труда, высокая эффективность производства.
