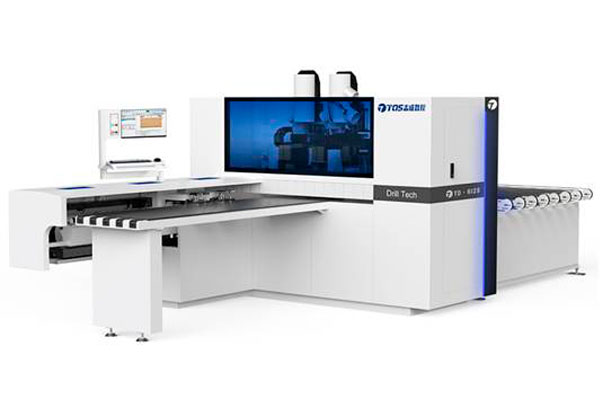

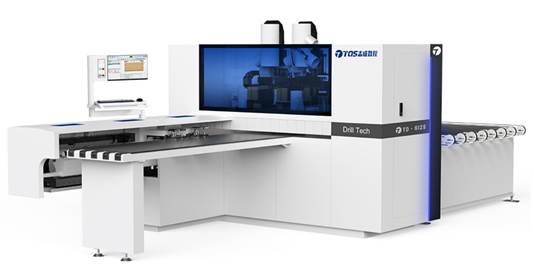

TQS TD-612KS
— Обрабатывающий центр для шестистороннего сверления, конструкция проходного типа с поперечной балкой, операция шестистороннего сверления производится за одну установку детали.
— Двойные зажимы с автоматическим перехватом детали в зависимости от длины детали и места сверления, вертикальные и горизонтальные сверла, позволяют обработать деталь со всех шести сторон.
— Двухканальная работа с двумя обрабатывающими станциями, более высокая эффективность, сверление, фрезерование, обработка специальных форм.
— Минимальная ширина детали, которая может быть просверлена, составляет 35 мм, что является уникальным преимуществом.
Производительность
— При сверлении деталей с 6 сторон и изготовлении пазов производительность станка составит 800 деталей за 8 часов работы;
— При комбинированном сверлении деталей с 5 и с 6 сторон и изготовлении пазов производительность станка составит 1000 деталей за 8 часов работы;
— При сверлении деталей с 5 сторон и изготовлении пазов производительность станка составит 1100 деталей за 8 часов работы;
— При сверлении деталей с 5 сторон производительность станка составит 1200 деталей за 8 часов работы.
Tехнические характеристики
Сверлильно-присадочный центр с ЧПУ TD-612KS
| Ход каждой оси &
Максимальная скорость позиционирования |
X | 5000 мм & 100 м/мин |
| Y | 1200 мм & 80 м/мин | |
| Z | 90 мм & 30 м/мин | |
| U | 1200 мм & 60 м/мин | |
| V | 1200 мм & 80 м/мин | |
| W | 60 мм & 30 м/мин | |
| A | 5000 мм & 100 м/мин | |
| Y2 | 1500 мм & 80 м/мин | |
| Z2 | 90 мм & 30 м/мин | |
| Диапазон размеров обработки | Ширина детали | 35-1200 мм |
| Длина детали | 70-5000 мм | |
| Толщина детали макс | 50 мм | |
| Объем аспирационного воздуха | 7500 м3/ч | |
| Сверлильные группы и пила | Вертикальные сверла | нижние 9 шт., верхние 24 шт. |
| Горизонтальные сверла | 16 шт. | |
| Скорости вращения сверлильных шпинделей | 3400 об/мин | |
| Фрезерные шпиндели | Мощность фрезерных шпинделей | 2 шт. по 3,5 кВт каждый |
| Крепление инструмента | Цанга ER25 | |
| Скорость вращения фрезерного шпинделя | 18000 об/мин | |
| Прочие данные | Высота стола | 950 мм |
| Общая мощность | 25,85 кВт | |
| Электрические параметры | 380 В, 50 Гц | |
| Пневмоподключение | 7-8 бар | |
| Габариты | 5200x2840x2200 мм | |
| Вес | 3900 кг | |
Конструкционные особенности
Особенности станка
- Многоступенчатая окраска, обработка пластика, стремление к совершенству внешнего вида оборудования.
- Эргономика станка, удобная для персонала в эксплуатации.
- Стальные детали вырезаются лазером и свариваются за один раз, а внутреннее напряжение устраняется за счет естественного старения.
- Эргономика станка, удобная для персонала в эксплуатации.
- Стальные детали вырезаются лазером и свариваются за один раз, а внутреннее напряжение устраняется за счет естественного старения.
ЧПУ управление
Используя машинный интерфейс под управлением Windows, можно использовать систему CAD для импорта чертежей, для быстрого и удобного получения данных из CAD программ.
На станке отсутствует необходимость каждый раз вводить данные сверления.
На станке отсутствует необходимость каждый раз вводить данные сверления.

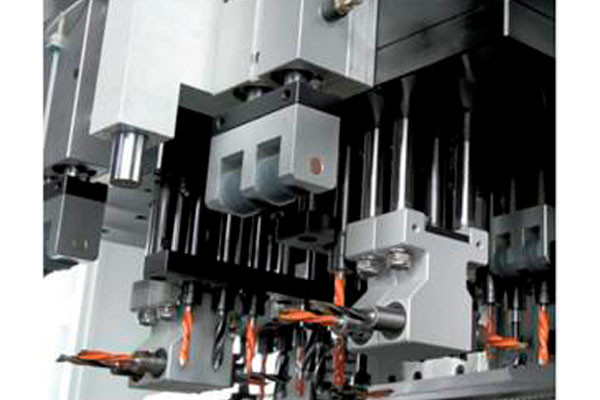

Оригинальная сверлильная группа
Сверлильные группы Changchuаn
В станке используется оригинальная группа для сверления с ЧПУ известного бренда Changchuan, изготовленная в соответствии с международными стандартами. Каждая группа проходит трехкоординатное тестирование на точность для гарантии качества.
В станке используется оригинальная группа для сверления с ЧПУ известного бренда Changchuan, изготовленная в соответствии с международными стандартами. Каждая группа проходит трехкоординатное тестирование на точность для гарантии качества.
Боковое сверление
Принцип непрерывной обработки горизонтальных отверстий.
Верхняя и нижняя сверлильные группы
Сверление сверху и снизу
Программное обеспечение автоматически сопоставлять верхний и нижний наборы сверл в соответствии с базой данных инструментов для координации обработки сквозных отверстий, уменьшения разрыва кромок сквозных отверстий, отсутствует необходимость поворачивать деталь, достигается большая скорость обработки.
Программное обеспечение автоматически сопоставлять верхний и нижний наборы сверл в соответствии с базой данных инструментов для координации обработки сквозных отверстий, уменьшения разрыва кромок сквозных отверстий, отсутствует необходимость поворачивать деталь, достигается большая скорость обработки.
Многоосевая ЧПУ система
Продвинутое программное обеспечение. Станок обрабатывает деталь, контролирует механизм подачи и механизм сверления одновременно по нескольким осям. Все отверстия с
шести сторон, пазы с обеих сторон могут быть выполнены за одну установку детали, обеспечивая быстрое и эффективное сверление и фрезерование.
шести сторон, пазы с обеих сторон могут быть выполнены за одну установку детали, обеспечивая быстрое и эффективное сверление и фрезерование.
Обработка специальной формы — фрезерование/пазование/резка
С помощью различных фрез можно выполнять фрезеровки, пазование, отрезать детали, изготавливать отверстия и т.д.
Превматические зажимные цанги
В станке используется механизм двойного зажима детали, по программе сверления зажимы автоматически позиционируются в нужном месте не мешая произвести обработку в любом месте.
Боковой прижим
Высокоточное позиционирование и автоматическое выравнивание детали, автоматическое управление ходом бокового выравнивателя в соответствии с шириной детали.
Сканер считывания штрих и QR кодов
Сканер автоматически распознает штрих или QR код и загружает графический файл, быстро генерирует программу управления для обработки.
Автоматическое компенсирующее устройство
В соответствии с программой обработки, при сверлении детали автоматически прижимаются прижимом при сверлении и специальными роликами при фрезеровке.
Контроль размера детали
Устройство определения размеров детали устанавливает размер детали перед обработкой для того, что бы исключить ошибки оператора.
Воздушные столы
Подача осуществляется на пневматической платформе для защиты поверхности листа и предотвращения его царапин, что облегчает работу с тяжелыми листами.

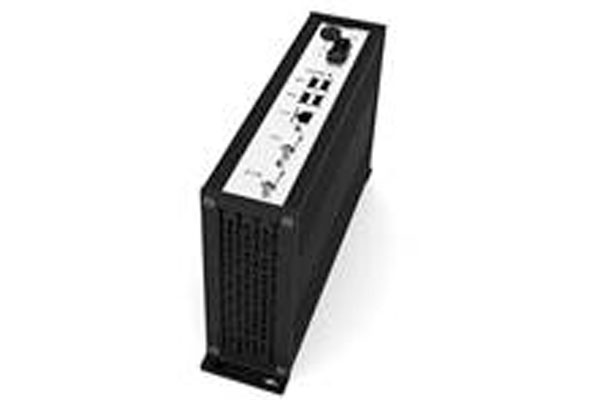

Система управления
Система управления Baoyuan CNC основана на модульной программно-аппаратной платформе, использует технологию промышленной шины данных Ethernet, от элементов управления движением до серводвигателей, мониторинга системных сигналов, систем управления и узлов сервоуправления.
Основная зона ожидания детали, зона толкания детали, задняя зона выгрузки, система управления движением ролика и
датчик сигнала находятся под единым управлением с замкнутым контуром.
Более полное управление и мониторинг станка, быстрое устранение отказов, снижение частоты отказов, сохранение данных при отключении питания в режиме реального времени, удаленная диагностика станка, обновление и резервное копирование.
Основная зона ожидания детали, зона толкания детали, задняя зона выгрузки, система управления движением ролика и
датчик сигнала находятся под единым управлением с замкнутым контуром.
Более полное управление и мониторинг станка, быстрое устранение отказов, снижение частоты отказов, сохранение данных при отключении питания в режиме реального времени, удаленная диагностика станка, обновление и резервное копирование.

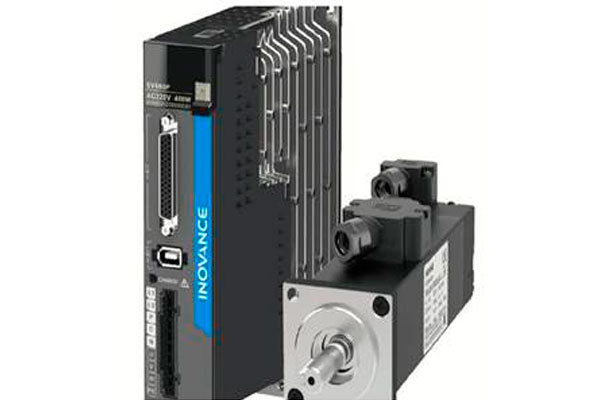

Сервомотор Innovance
Точность: технология замкнутого контура, скорость и большой крутящий момент.
Скорость: высокоскоростная технология.
Адаптивность: высокая помехоустойчивость, защита от перегрузки, выдерживает нагрузки, в три раза превышающие номинальный крутящий момент, особенно подходит для случаев с мгновенными колебаниями нагрузки и к быстрому запуску.
Стабильность: плавная работа на низкой скорости, при работе на низкой скорости не будет генерироваться ступенька. Быстрое реагирование.
Динамика: Малое время отклика на ускорение и замедление, в пределах десятков миллисекунд.
Комфорт: значительно снижаются температура и шум.
Скорость: высокоскоростная технология.
Адаптивность: высокая помехоустойчивость, защита от перегрузки, выдерживает нагрузки, в три раза превышающие номинальный крутящий момент, особенно подходит для случаев с мгновенными колебаниями нагрузки и к быстрому запуску.
Стабильность: плавная работа на низкой скорости, при работе на низкой скорости не будет генерироваться ступенька. Быстрое реагирование.
Динамика: Малое время отклика на ускорение и замедление, в пределах десятков миллисекунд.
Комфорт: значительно снижаются температура и шум.
Редуктор Zhongda Тайвань
Точное позиционирование использует встроенные роликовые подшипники и конические игольчатые роликовые подшипники в качестве основных подшипников для достижения высокой грузоподъемности
Оптико волоконный сенсор Autonics Корея
Точное обнаружение и позиционирование, определение длины детали, предотвращение несоосности детали и сверлильного блока, время
отклика (HSP) 100 мкс (FINE) 250 мкс, выбор различных режимов для адаптации к различным условиям обнаружения с функцией взаимной защиты от помех.
отклика (HSP) 100 мкс (FINE) 250 мкс, выбор различных режимов для адаптации к различным условиям обнаружения с функцией взаимной защиты от помех.
Инвертор Inovance
Высококачественный интеллектуальный векторный инвертор, встроенные функции ЧПУ с широкими режимами управления двигателем до 5000 шагов.
Гибкий для удовлетворения различных прикладных требований.
Инновационный дизайн защиты от перегрева, более экологичный.
Гибкий для удовлетворения различных прикладных требований.
Инновационный дизайн защиты от перегрева, более экологичный.
Электро-пневмоклапаны Pneumax Италия
PNEUMAX импортируется в оригинальной упаковке и может работать в условиях вакуума и различных условий рабочего давления.
Линейные направляющие ROST
Пылезащитная конструкция для беспрепятственного перемещения, отсутствие ограничений по длине обрабатываемой детали.
Пневмоцилиндры Yade Тайвань
Компактная конструкция эффективно экономит место для установки, а внутренний диаметр цилиндра после прокатки подвергается жесткой окислительной обработке, которая обладает хорошей износостойкостью и долговечностью.
Автоматическая система смазки
Автоматическая смазка направляющих для гарантированной смазки вне зависимости от оператора.
