HUAHUA SKH-612H
Станок предназначен для высокоточного сверления сквозных и глухих отверстий в торцах и плоскостях мебельных щитов, что позволяет производить обработку любых карт присадки за один проход детали и фрезерования криволинейных и прямых пазов.
Область применения
Станок используется в крупносерийном и массовом производствах, при тяжелых условиях работы. Применяется в серийном мебельном и столярном производствах для изготовления корпусной мебели
Tехнические характеристики
Сверлильно-присадочный центр с ЧПУ HUAHUA SKH-612H
| Система управления | Syntec |
| Минимальный размер детали | 50х300 мм |
| Максимальный размер детали | 1200х5000 мм |
| Толщина детали | 10-48 мм |
| Количество верхних вертикальных шпинделей | 12 шт, 2800 об/мин |
| Количество верхних горизонтальных шпинделей | 4X + 4Y, 2800 об/мин |
| Мощность верхнего фрезерного узла | 3,5 кВт, 18000 об/мин |
| Количество нижних вертикальных шпинделей | 9 шт, 2800 об/мин |
| Мощность нижнего фрезерного узла | 3,5 кВт, 18000 об/мин |
Конструкционные особенности

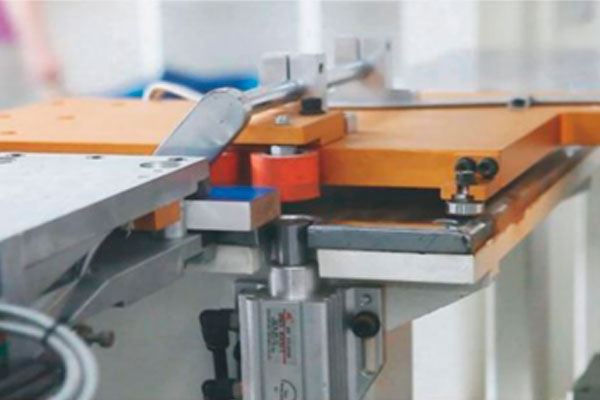

Автоматическая подача
Два автоматических захвата заготовки для подачи в зону обработки.
Горизонтальное сверление
Автоматическое горизонтальное сверление с четырех сторон
Вертикальное сверление сверху/снизу
Верхняя и нижняя сверлильные группы для вертикального сверления сверху и снизу в автоматическом режиме.
Автоматическое устройство выравнивания
Автоматически прижимает деталь с учетом ее ширины к зажимам, гарантируя параллельность обработки и надежность удержания.

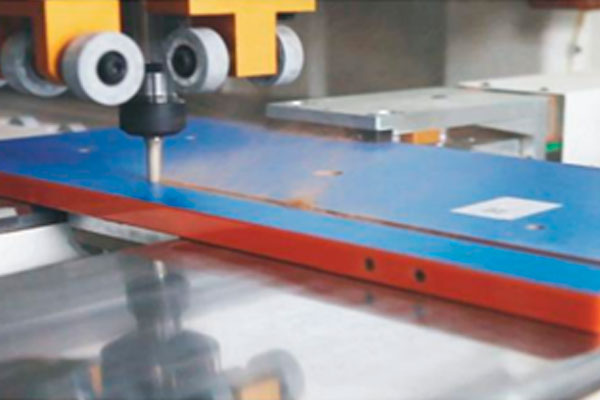

Изготовление пазов и фрезеровка свободных форм
Автоматическое изготовление пазов, фрезерование свободных форм в соответствии с чертежом.
Перемещение обрабатывающих агрегатов
Перемещение верхнего и нижнего обрабатывающих агрегатов производится системой винт с предварительно нагруженной гайкой.
Фрезерные агрегаты
Фрезерные агрегаты сверху и снизу по 3,5 кВт каждый

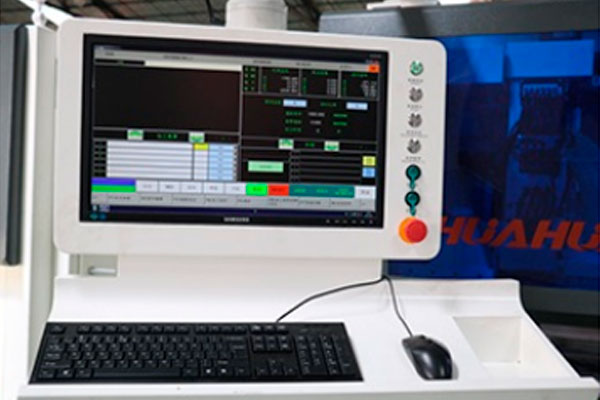

Управление
Управление на основе промышленного компьютера. Язык интерфейса Русский.

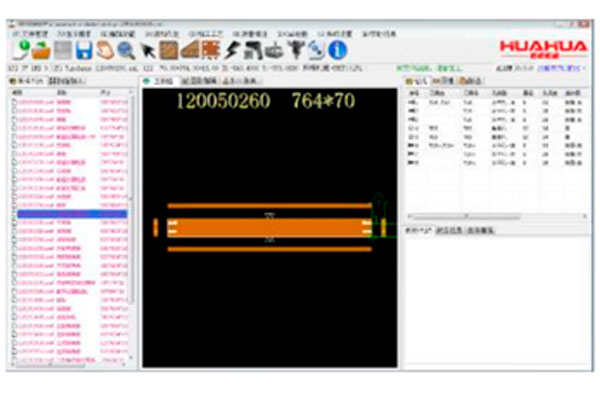

Система управления SYNTEC CNC system
для интеграции с системами 3D-CAD/CAM.
Обработка файлов dxf, CAD,mpr, ban, xml, ingo, dwg и т.д.
Сканирование штрих-кодов сканером с генерацией программ обработки.
Обработка файлов dxf, CAD,mpr, ban, xml, ingo, dwg и т.д.
Сканирование штрих-кодов сканером с генерацией программ обработки.

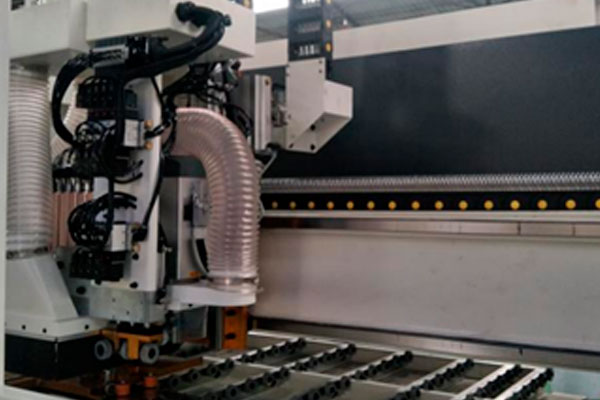

Верхние вертикальная и горизонтальные сверлильные группы
Нижняя сверлильная группа
Роликовый стол внутри станка

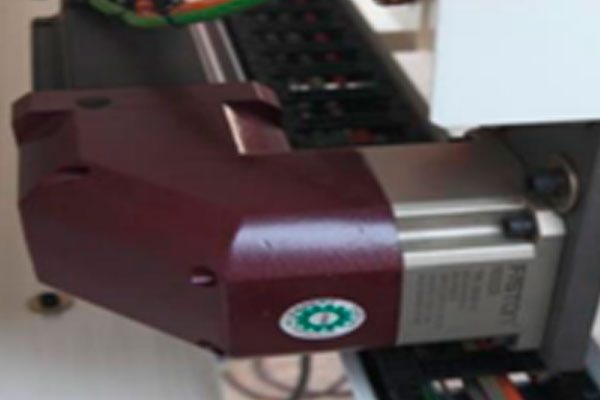

Высокоточный редуктор с высоким крутящим моментом.

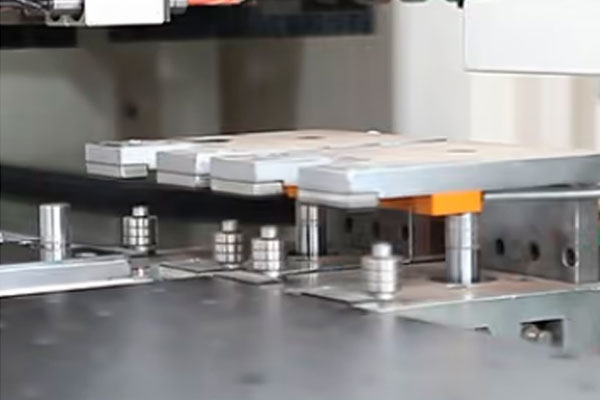

Две независимых зажимных цанги для высокой скорости работы
Воздушные столы на загрузке и разгрузке
Используемые компоненты
| Система управления | Syntec,Тайвань |
| Сервомоторы | Syntec,Тайвань |
| Преобразователь частоты | Delta, Тайвань |
| Воздушные переключатели | Schneider, Франция |
| АС контакторы | Schneider, Франция |
| Электрооборудование | Meanwell |
| Реле | Schneider, Франция |
| Редукторы | Schneider, Франция |
| Оптоволоконные датчики | Autonics, Корея |
| Пневмоклапаны | Pneumax, Италия |
| Дистанционные переключатели | ROKO, Тайвань |
