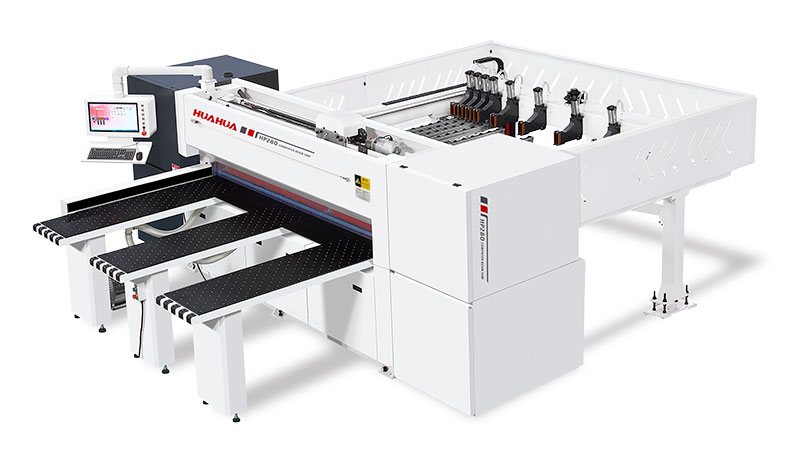

HUAHUA HP-280
Автоматический раскроечный центр с ЧПУ для точного без сколов раскроя плитных материалов.
Система управления на основе промышленного ПК, включая программу подготовки оптимизированных карт раскроя.
Tехнические характеристики
Автоматический раскроечный центр HUAHUA HP-280
| Максимальная длина х ширина раскроя | 2800 х 2800 мм |
| Основная пила | 450 х 75 мм, 3800 об/мин |
| Подрезная пила | 200 х 50 мм, 5200 об/мин |
| Вылет пилы | 120 мм |
| Толщина детали | 10-48 мм |
| Скорость подачи пильной каретки вперед | 0-100 м/мин |
| Скорость подачи пильной каретки назад | 120 м/мин |
| Мощность мотора основной пилы | 16 кВт |
| Мощность мотора подрезной пилы | 2,2 кВт |
| Пневматические зажимы материала | 10 шт. |
| Скорость подачи программного толкателя | 85 м/мин |
Конструкционные особенности

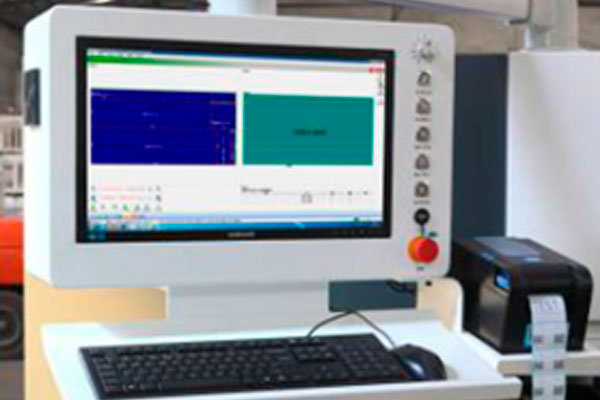

Управление на основе ПК с дисплеем 20”
Подсказки оператору, сообщения об ошибках и методах их устранения.
Карты раскроя можно корректировать вручную, выполнять эмуляцию процесса раскроя и выполнять задания в соответствии с картами раскроя.
Управление станком совместимо с печатью штрих кодов, а так же имеет возможность подключения к системе управления предприятием.
Карты раскроя можно корректировать вручную, выполнять эмуляцию процесса раскроя и выполнять задания в соответствии с картами раскроя.
Управление станком совместимо с печатью штрих кодов, а так же имеет возможность подключения к системе управления предприятием.
Структура станины

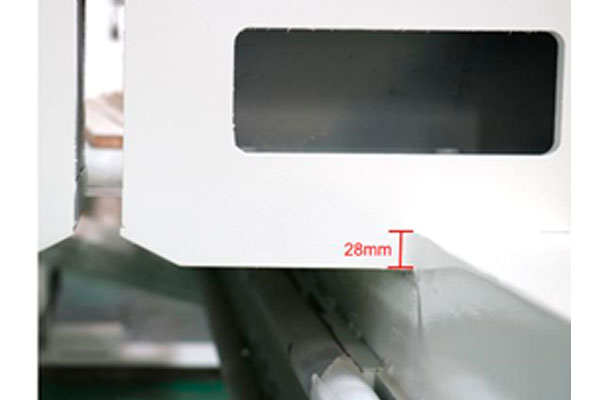

Высококачественные материалы, использование современных технологий сварочного процесса. Стол станка выполнен из стали толщиной 28 мм и зафиксирован слева и справа на рамной конструкции. Это обеспечивает превосходный баланс производительности и стабильности; Независимые узлы основной и подрезной пил
Автоматическая настройка высоты пиления в соответствии с толщиной материала;
Направляющие вблизи линии пропила исключают эффект рычага при нагрузках, обеспечивая стабильность работы и продолжительную эксплуатацию всего станка.
Автоматическая настройка высоты пиления в соответствии с толщиной материала;
Направляющие вблизи линии пропила исключают эффект рычага при нагрузках, обеспечивая стабильность работы и продолжительную эксплуатацию всего станка.

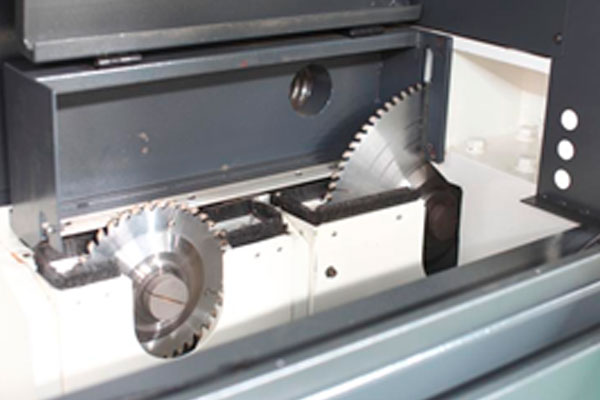

Крепление пил
Система быстрой надежной фиксации пил.

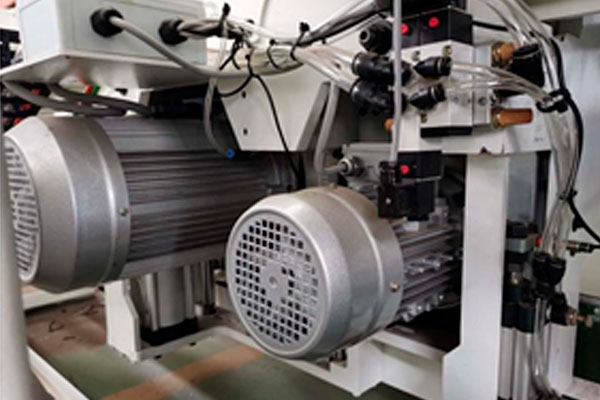

Моторы пил
Главная и подрезная пилы с независимыми моторами;
Пильная каретка с сервомотором;
Мотор основной пилы 16 кВт,
высота пропила до 120 мм;
Мотор подрезной пилы 2.2 кВт;
Пильные моторы производства TAIWAN SANYE;
Пильная каретка с сервомотором;
Мотор основной пилы 16 кВт,
высота пропила до 120 мм;
Мотор подрезной пилы 2.2 кВт;
Пильные моторы производства TAIWAN SANYE;

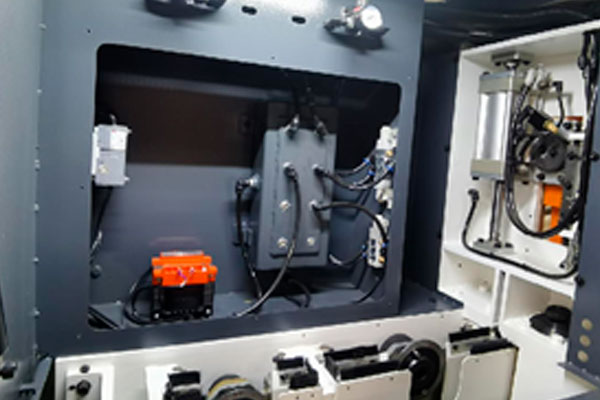

Пильная каретка
Подъем и опускание пил по направляющим TAIWAN HIWIN, стабильное перемещение, высокая точность. Автоматический возврат пильной каретки с контролем длины пиления, который сокращает время перемещения и значительно повышает эффективность работы.
Система загрузки

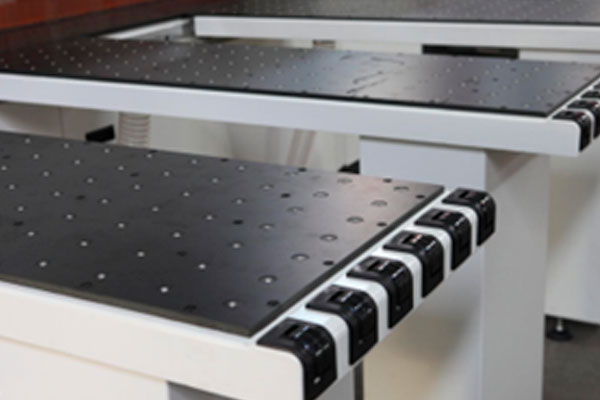

3 шт. воздушных стола
Обеспечивают бережную и плавную подачу материала, в том числе материала, имеющего облицовку склонную к царапинам, имеющего большой вес и размер.
Обеспечивают бережную и плавную подачу материала, в том числе материала, имеющего облицовку склонную к царапинам, имеющего большой вес и размер.

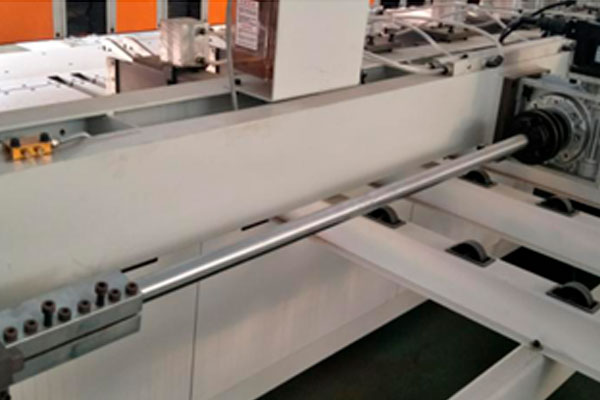

Привод зубчатая рейка и шестерня
Трансмиссия с помощью высокоточной зубчатой рейки и шестерни производства Taiwan J&T. Превосходная износоустойчивость, сплав сталь хром молибден SCM440, Жесткость 60-65 единиц, Используется для высокоинтенсивной, с высокими нагрузками, продолжительной работы на высоких скоростях. Отсутствие проблем с качеством.
Программный толкатель
Высококачественный программный толкатель обеспечивает точное позиционирование материала
Подающие цанги

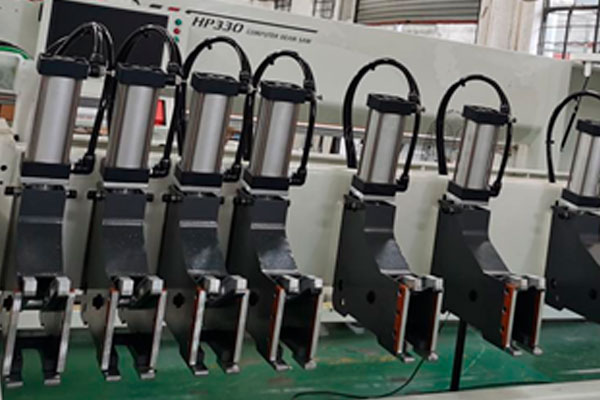

1) Имеется 10 шт. зажимных цанг, которые надежно зажимают материал.
Мин размер детали, которые можно зажать составляет 50 мм.
2). Имеется 10 шт. роликовых профильных суппортов.
Мин размер детали, которые можно зажать составляет 50 мм.
2). Имеется 10 шт. роликовых профильных суппортов.
Рабочий стол

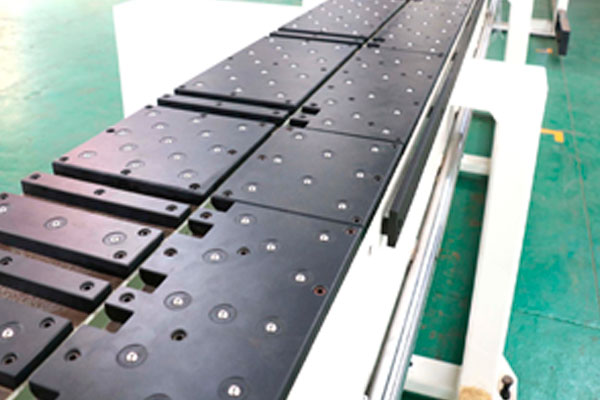

1. Стол с поддувом для легкого перемещения материала и гарантированного отсутствия царапин на облицовке.
Такой стол имеет большую стабильность и устойчивость к деформациям.
Такой стол имеет большую стабильность и устойчивость к деформациям.

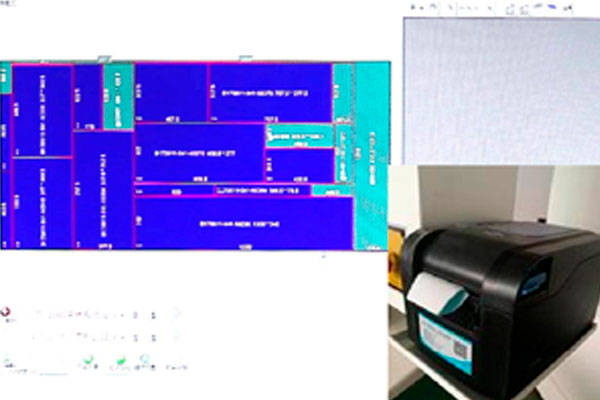

Программа оптимизации
Система автоматического расчета,
Система формирования карт раскроя,
Система управления остатками;
Значительно повышает производительность, снижает стоимость производства, повышает рентабельность и полезный выход материала.
Система формирования карт раскроя,
Система управления остатками;
Значительно повышает производительность, снижает стоимость производства, повышает рентабельность и полезный выход материала.
Боковое выравнивающее устройство

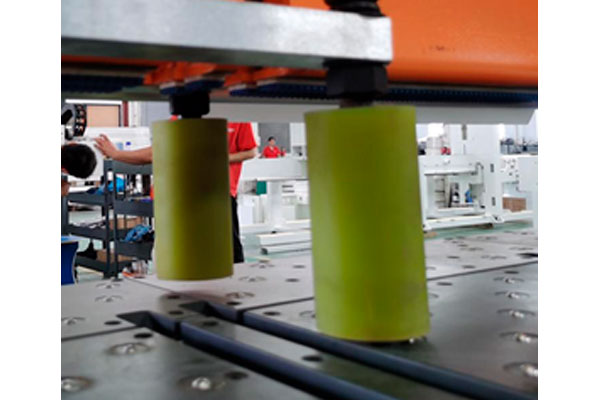

Устройство оказывает боковое усилие на материал для выравнивания его по упорной линейки и обеспечивая прямой угол при раскрое материала.
Давление бокового выравнивателя регулируется в зависимости от толщины и веса раскраиваемого материала, для выполнения точного распила без деформаций и дефектов.
Давление бокового выравнивателя регулируется в зависимости от толщины и веса раскраиваемого материала, для выполнения точного распила без деформаций и дефектов.
