Blue Elephant ELECNC-330

Автоматический раскроечный центр

Завод-изготовитель: Blue Elephant

Страна-производитель: КНР

Tехнические характеристики

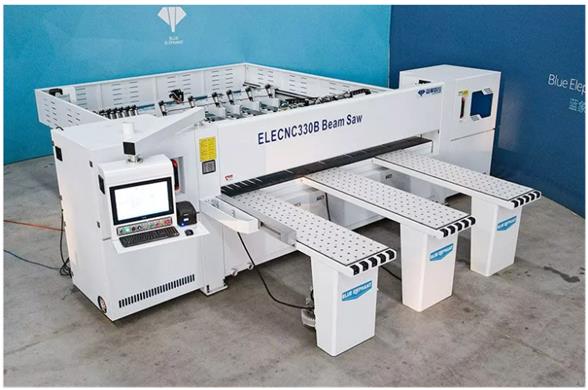

Автоматический раскроечный центр Blue Elephant ELECNC-330

Макс длина пропила 3300 мм
Макс ширина пропила 3280 мм
Макс вылет пилы 100 мм
Диаметр основной пилы макс 400х80 мм
Скорость вращения основной пилы 4100 об/мин
Диаметр подрезной пилы 180х55 мм
Скорость вращения подрезной пилы 6200 об/мин
Скорость подачи пильной каретки вперед 0-100 м/мин
Скорость подачи пильной каретки назад 0-120 м/мин
Мощность мотора основной пилы 15 кВт
Мощность мотора подрезной пилы 2,2 кВт
Мощность мотора программного толкателя 2,0 кВт АС сервомотор
Мощность мотора поддува столов 2,2 кВт
Скорость подачи программного толкателя 0-80 м/мин
Пневмоподключение 6-8 бар
Рабочая высота столов 950 мм

Комплектация

Рабочая зона станка         3300х3280 мм

ЧПУ управление на основе промышленного персонального компьютера.

Воздушные рабочие столы 3 шт. (2100x500mm, 1800x500mm, 1800x500mm)

Программный толкатель с пневматическими зажимами 13 шт.

Пневматическая прижимная балка.

Сервомоторы.

Защитные устройства с фотоэлектрической защитой.

Принтер печати этикеток и QR (штрих) кодов.

Программное обеспечения подготовки оптимизированных карт раскроя (программа оптимизации)

 Боковой выравниватель.

Система подачи с зубчатой рейкой и шестерней.

Пылезащитный занавес по всей длине линии пропила.

Аспирационные патрубки.

Структура трансмиссии: линейные направляющие 25 мм производства Тайвань, привод зубчатая рейка и шестерня, многоручьевые приводные ремни.

Электрические параметры: 380В, 50Гц, 3 фазы
