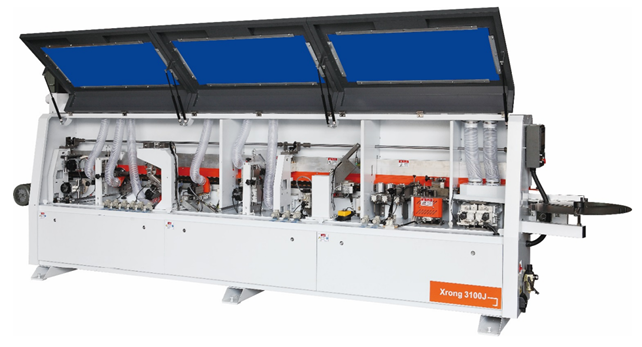

Автоматический кромкооблицовочный станок XR3100J — это высокопроизводительная модель, которая идеально подходит для крупных и средних мебельных фабрик.
XR-3100J Xinrong
Tехнические характеристики
Автоматический кромкооблицовочный станок XR-3100J
| Толщина детали | 10-60 мм |
| Толщина кромочного материала | 0,4-3,0 мм |
| Ширина детали мин. | 60 мм |
| Длина детали мин. | 150 мм |
| Скорость подачи | 15-19 м/мин |
| Давление воздуха | 6-8 бар |
| Общая мощность | 14,5 кВт |
| Размер станка в упаковке | 5050*700*1530 мм. |
| Вес нетто/брутто | 1400 кг |
Описание
Автоматический кромкооблицовочный станок XR3100J — это высокопроизводительная модель, которая идеально подходит для крупных и средних мебельных фабрик.
Он сочетает в себе функции предварительного фрезерования, оклейки, торцевой обрезки, фрезеровки свесов кромки сверху и снизу, закругления углов, циклевки, полировки. Обработка на станке очень аккуратная, кромка гладкая, без линий клея или следов. Хороший кромкооблицовочный станок значительно улучшает внешний вид мебели и повышает ее качество, а также улучшает восприятие вашего бренда клиентами.
Станок предназначен для оклеивания кромками из ПВХ, меламина, шпона и т.д. деталей из плитных материалов, таких как ДСП, МДФ и других.
| Управление станком осуществляется с помощью ПЛК и 7-дюймового сенсорного экрана.Основные функции: 7-дюймовый монитор, управление оборудованием, включая запуск, остановку, выбор функций, настройку параметров, поиск неисправностей, диагностику системы и т.д.
Интерфейс на Русском языке. |
 |
|

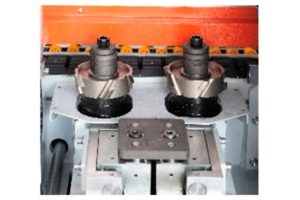

Узел прифуговки (предварительного фрезерования кромки плиты) Две фрезы с вращением в противоположных направлениях для предотвращения сколов и последующего более прочной оклейки кромкой. 2 шт. электромотора по 2.2 кВт каждый, 12000 об/мин. Укомплектован 2 шт. фрезами с алмазным зубом, 125×30×H50-L/R |
 |
|

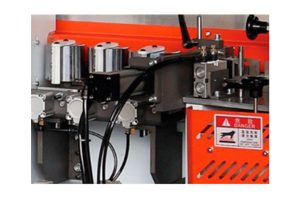

Узел оклейки кромок и прессгруппа Клеевая ванна с тефлоновым покрытием для облегченной чистки. Пневматические прижимные ролики с регулируемым усилием прижима, обеспечивают точное прижатие кромочного материала. |
 |

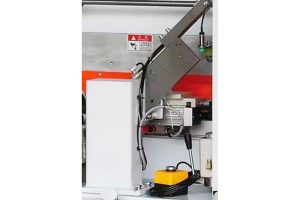

| Торцовочный узел.
Узел торцевой обрезки с двумя моторами работает очень эффективно, минимальная ширина обработки составляет 60 мм. 2 шт. мотора по 0.67 кВт каждый, 12000 об/мин, 2 шт. пильных диска 104×3.0/2.0×22×30Z |
 |
|

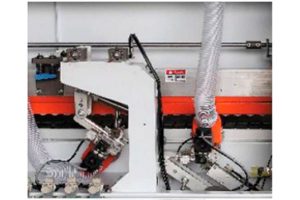

Фрезерный узел чистовой фрезеровки свесов сверху/снизу для обрезки свесов верхнего и 2 шт. фрезерных мотора по 0.75 кВт каждый, 12000 об/мин Укомплектован фрезами 69×20×H13×62/R2 |
 |

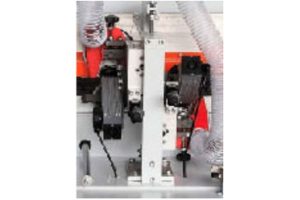

| Узел обработки углов (раундер)
Узел для скругления углов специальной конструкции, с отличным качеством обработки скругления углов. 2 шт. фрезерных двигателя по 0.37 кВт каждый, 12000 об/мин Укомплектован фрезами 70×16-H16-6Z/R2 |
 |

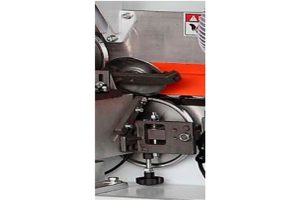

| Радиусная цикля
Радиусная цикля для обработки кромок сверху и снизу после фрезерования. Цикля обеспечивает гладкую поверхность кромки и привлекательный внешний вид. Узел укомплектован 2 шт. циклевальными ножами R=2 мм |
 |

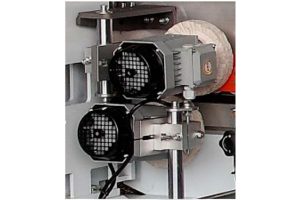

| Узел полировки Полировальный агрегат для полировки кромок после обработки, а также для дополнительной очистки деталей от нежелательного налета. 2 шт. электродвигателей мощностью 0,37 кВт каждый, 1380 об/мин. Полировальные круги 2 шт. 150×50×20 мм |
 |
Комплектующие
|
Мотор конвейера Planet |
 |
| Преобразователь частоты ZONCN |  |
|
Электрические компоненты Schneider Electric |
 |
|
Высокочастотные моторы ChangChuan CC motor |
 |
|
Система управления MCGS |
 |
|
Пневматическая часть China-Easun |
 |
|
Линейные направляющие торцовки Dingyi |
 |
|
Датчики Ladevr |
 |
