TQS TD-612KJ

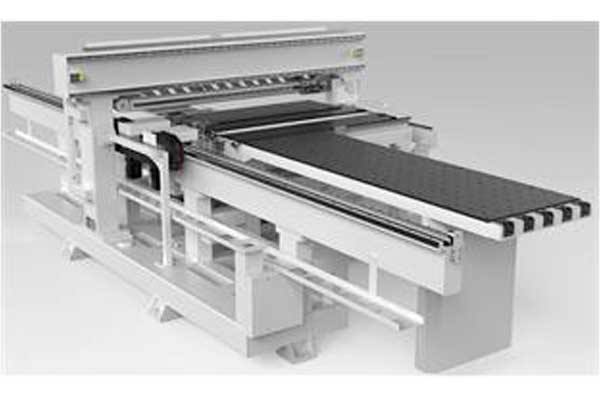

Особенности станины:
- Многоступенчатая технология обработки станины: нанесение грунта распылением, нанесение специальной краски распылением, стремление к совершенству во внешнем виде оборудования;
- Удобный для персонала дизайн станка;
- При изготовлении деталей станка применяется лазерная резка, станина сварена и состарена для снятия напряжений в металле и обеспечения высокой точности работы всех механизмов.

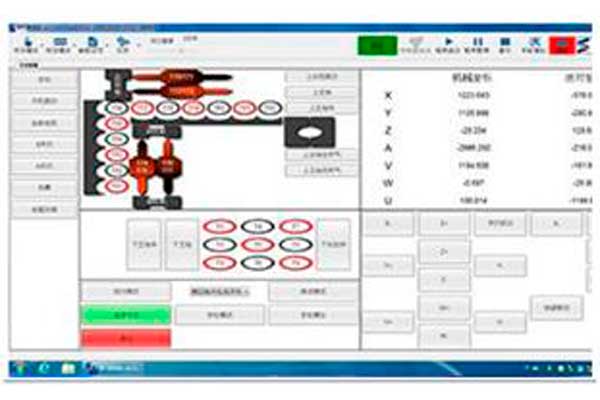

Используя машинный интерфейс под управлением Windows, можно использовать систему CAD для импорта чертежей, для быстрого и удобного получения данных из CAD программ.
На станке отсутствует необходимость каждый раз вводить данные сверления.

В станке используется оригинальная сверлильная группа производства компании Changchuan, известного бренда в отрасли. Сверлильная группа изготовлена в соответствии с международными стандартами. После изготовления группа проходит трехкоординатное тестирование для обеспечения гарантированной точности.

Сверление организовано по принципу оптимизации. Вертикальные и горизонтальные отверстия сверлятся ближайшим, к предполагаемому отверстию, сверлом нужного диаметра.

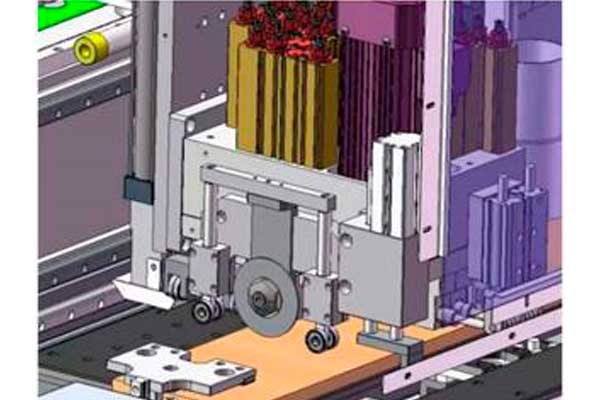

(верхняя сверлильная группа оснащена пазовальной пилой)
Программное обеспечение автоматически настраивает верхнюю и нижнюю сверлильную группы на одну координату для сверления сквозных отверстий без образования сколов. Для качественного сверления сквозных отверстий на этом станке не нужно менять скорости вращения сверл и скорость подачи сверлильной группы.

Усовершенствованная программа, механизм подачи и механизм сверления одновременно объединяются многоканальным интерфейсом, когда станок обрабатывает деталь.

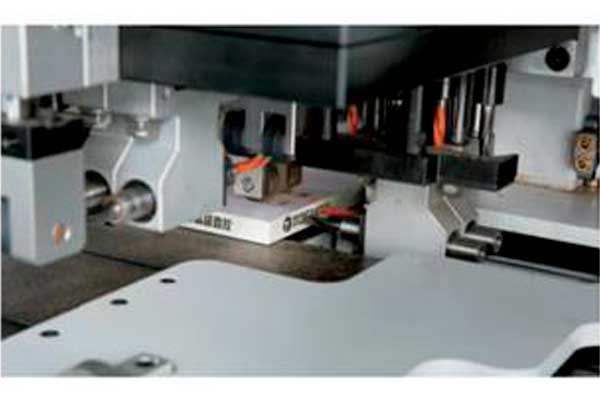

Один раз установив деталь в станок можно просверлить все отверстия с шести сторон и изготовить пазы сверху и снизу, что обеспечит быстрое и эффективное сверление и фрезерование.

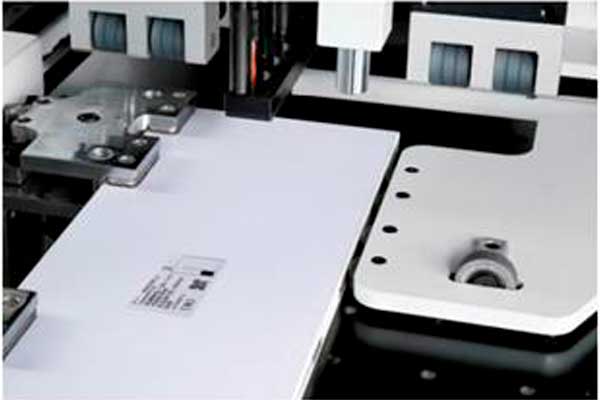

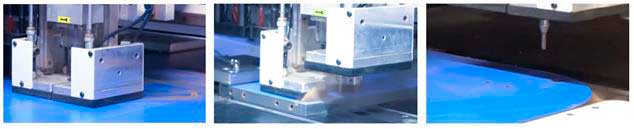

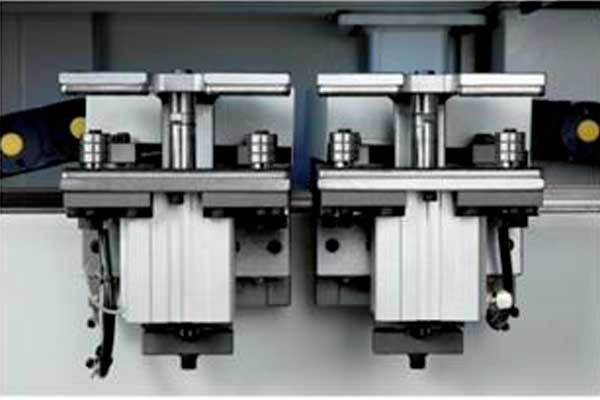

Двойной механизм зажима детали автоматически подает деталь в зону обработки, в соответствии с программой сверления производит позиционирование детали для выполнения обработки с высокой точностью.

Высокоточное позиционирование и боковой прижим детали с автоматической системой хода в зависимости от ширины детали обеспечивает высокую точность.

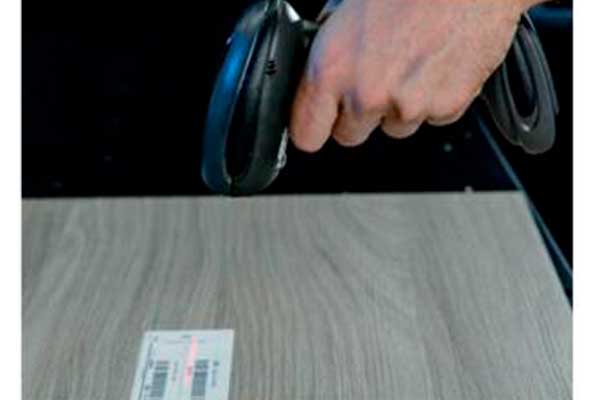

Сканер автоматически идентифицирует штрих коды или QR коды для загрузки соответствующего графического файла и вызывает ЧПУ программу для обработки.
Легко разработайте программное обеспечение для разборки заказов, которым легко управлять, и обычные работники могут быстро приступить к работе.

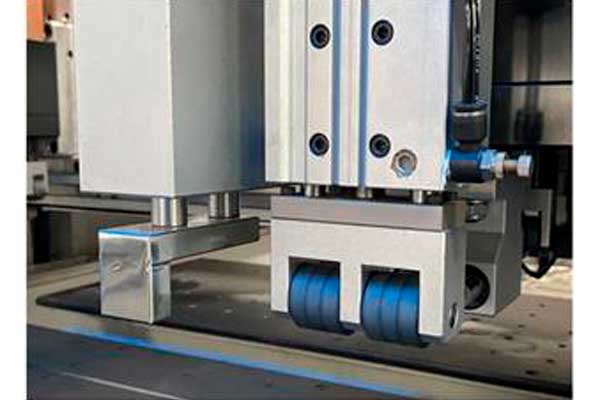

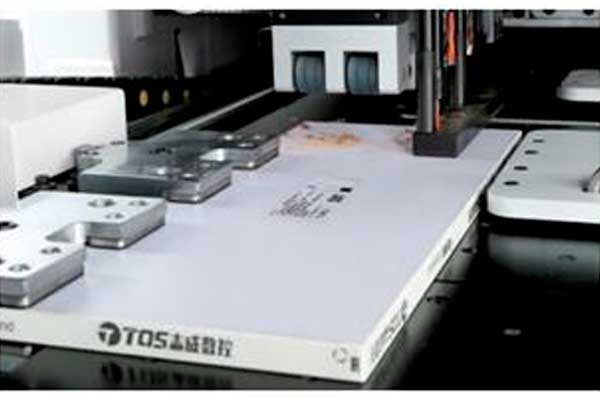

Согласно программе компьютерного управления, заготовка автоматически прижимается при сверлении, а средняя компрессионная часть использует режим направленного колеса для достижения позиционирования при обработки с высокой точностью.

Устройство для контроля размера детали
Автоматически определяет соответствующий размер детали, чтобы предотвратить ошибки при подаче детали не соответствующего размера.

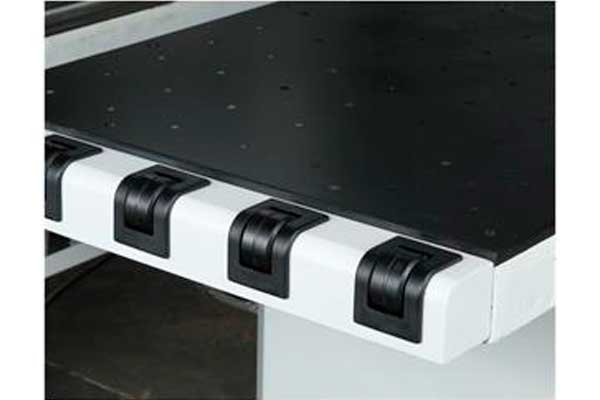

Столы с воздушной подушкой на входе и со стороны разгрузки станка.
Подача деталей осуществляется по пневматическому столу с плавающими шариками для защиты поверхности детали и предотвращения царапин, что делает легкой и удобной подачу деталей даже большого веса, разгрузка деталей может производиться как вперед, так и назад на задний воздушный стол. Опционально со стороны разгрузки станок может комплектоваться ленточным транспортером.

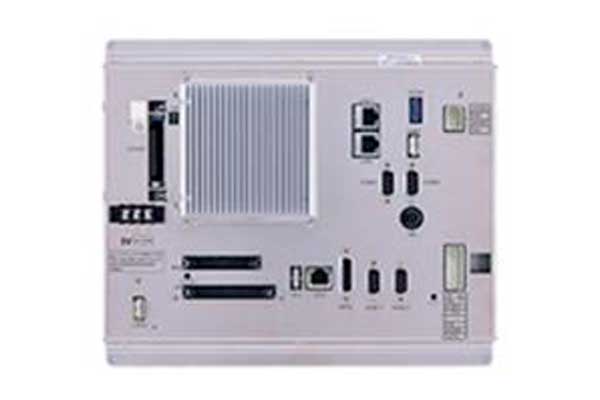

- Тайваньский ЧПУ Baoyuan основан на модульной программно-аппаратной платформе, использующей промышленную шину Ethernet
Технологии, от элементов управления движением до серводвигателей, мониторинг системных сигналов, системы управления;
- Унифицированная система ЧПУ;
- Основная зона, вспомогательная зона, задняя зона выгрузки, управление движением, унифицированное управление датчиками;
- Всестороннее управление и мониторинг станка, быстрое устранение неисправностей и сокращение количества отказов. Хранение данных при отключении питания в режиме реального времени, удаленная диагностика машины, обновление и резервное копирование.

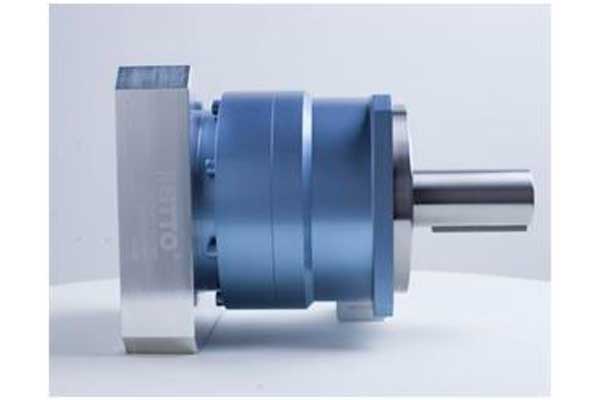

Редуктор Тайвань CUHK, Taibang, Zhuo Lan
Точное позиционирование, используются встроенные роликовые подшипники, а основными подшипниками являются конические игольчатые подшипники для достижения высокой нагрузки.

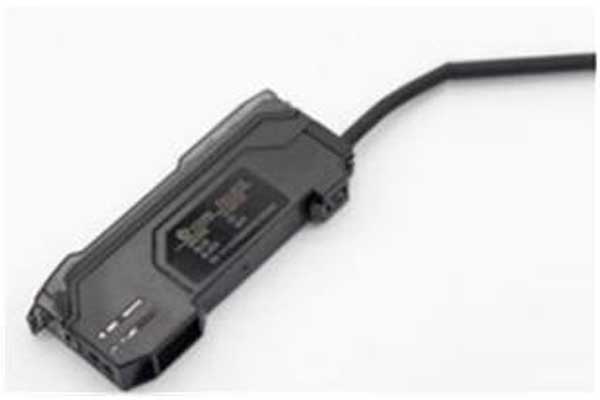

Оптоволоконный оптический сенсор Autonics Корея
Точное определение длины детали, для точного озиционирования детали и пакета сверл, время отклика (HSP) 100 мкс (FINE) 250 мкс, различные режимы выбираются для адаптации к различным условиям, с функцией взаимной защиты от помех.

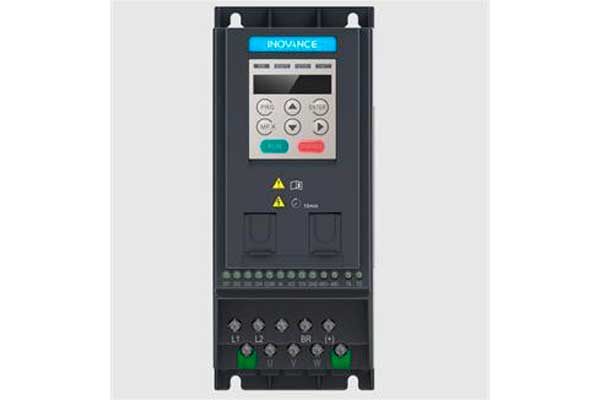

Встроенный высококачественный интеллектуальный векторный инвертор с встроенными режимами управления двигателем.
Поддерживает функции ПЛК до 5000 шагов.
Может гибко удовлетворять потребности различных приложений.
Инновационный дизайн защиты от нагрева, более экологичный.

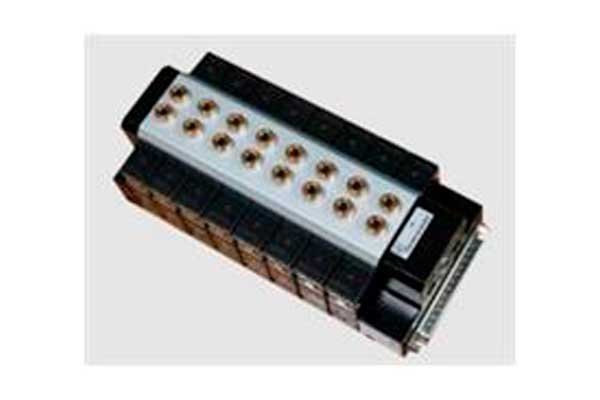

PNEUMAX импортируется с оригинального завода и может эксплуатироваться в условиях вакуума и различных условий рабочего давления. Пневмораспределитель может быть непосредственно объединен с наиболее часто используемыми системами.

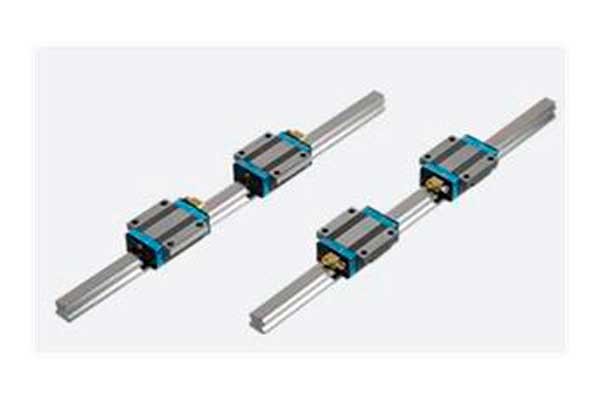

Очень хорошая пылезащитная конструкция, а направляющая не имеет ограничений по длине обрабатываемого материала.

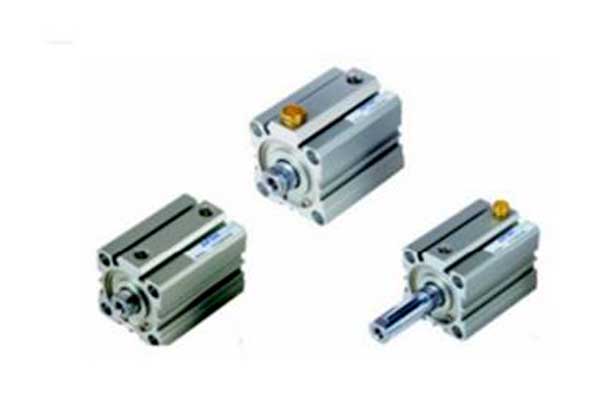

Пневматические детали Taiwan Yade
Компактная конструкция эффективно экономит место для установки, а диаметр корпуса цилиндра прокатывается, а затем подвергается сильному окислению.
Обработка, хорошая износостойкость и долговечность.

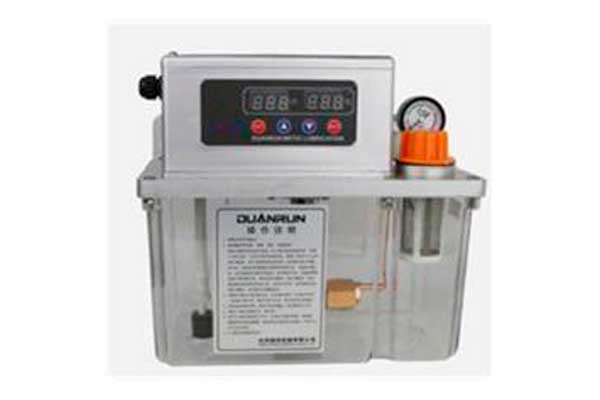

Хороший смазывающий эффект, система заправки маслом цилиндрического типа, все направляющие снабжаются маслом с помощью независимых цилиндров, гарантируя, что все направляющие каждый раз равномерно смазываются.
