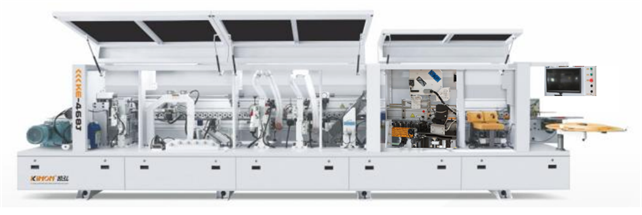

Автоматический кромкооблицовочный станок KIHON KE-468J со скоростью подачи до 22 м/мин. Эта модель станка имеет полный цикл обработки, обеспечивает стабильную работу, интеллектуальное управление, большую производительность и высокую эффективность.
KE-468J KIHON
Производственная компания KIHON
Занимается производством и разработкой станков для мебельной промышленности. Компания KIHON занимает площадь около 13000 м2 и располагает рядом запатентованных технологий, командой по инновациям и разработкам, строгой системой управления качеством и внедрением передовых технологий.
Наша компания может предложить комплексную индивидуальную программу по оборудованию, профессиональное техническое руководство, улучшить систему обслуживания. Наша философия бизнеса — «интеллектуальное производство начинается с сердце». Мы создаем высокоскоростные, высокоэффективные, интеллектуальные, инновационные, индивидуальные, гибкие высококачественные кромкооблицовочные станки, обрабатывающие центры с ЧПУ, раскроечные центры с ЧПУ, сверлильно-присадочные станки с ЧПУ для сверления с 6 сторон и т.д.
Описание оборудования
Станок предназначен для оклейки кромками ПВХ, меламин, шпон и т.д. деталей из плитных материалов, таких как ДСП, МДФ и других. В результате оклейки детали выглядят привлекательно, имеют аккуратные края, малозаметный клеевой шов.
В станке можно использовать как ПУР, так и ЕВА клеи в соответствии с температурным режимом и скоростью подачи.
Оборудование работает стабильно, надежно и долговечно, имеет умеренную цену, особенно подходит для крупных и средних мебельных фабрик, корпусных мастерских и других производителей корпусной мебели. Станок характеризуется автоматизацией, высокой эффективностью, высокой точностью и качеством и широко используется производителями корпусной мебели.
Tехнические характеристики
Автоматический кромкооблицовочный станок KE-468J
| Общая мощность | 25,5 кВт |
| Габаритные размеры и вес | 7000х900х1600 мм, 1800 кг |
| Скорость подачи | 18-22 м/мин |
| Толщина кромочного материала | 0,4-3,0 мм |
| Толщина детали | 9-60 мм |
| Минимальная длина детали | 120 мм |
| Минимальная ширина детали | 50 мм |
| Давление в пневмосистеме | 7-8 бар |
Комплектация
|

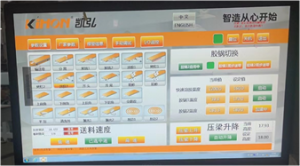

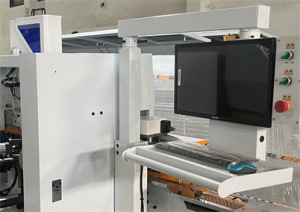

Основные функции: монитор 19,5“, запуск и остановка оборудования, выбор функции, настройка параметров, предупреждение и другие функции. Русский язык. Управление станком на основе персонального компьютера с монитором 19,5“ дюйма. |
  |
| Узел нанесения разделительной жидкости
Узел распыляет разделительное средство на деталь, перед ее фрезеровкой (прифуговкой), так, чтобы верхняя и нижняя стороны детали образовали изолирующий слой. Таким образом предотвращается возможное налипание клея к поверхности детали. |
 |
|
Узел предварительной фрезеровки плиты (прифуговка) После предварительной фрезеровки (прифуговки) на детале устраняются дефекты (сколы, ступеньки и т.д.). Наклеенная кромка держится лучше, клеевой шов меньше и менее заметен. 2 шт. мотора по 2,2 кВт каждый, 9000 об/мин 2 шт. фрезы с алмазным зубом, 125х30хH35 мм, Z3+3 (опционально 2 шт. фрезы с алмазным зубом 125x30xH65 мм, Z15 сменные пластины USD 276,-) |
 |
|
Устройство предварительного нагрева кромки плиты перед роликом клеенанесения обеспечивает улучшение сцепления (адгезии) клея к оклеиваемой части. |
 |
| Верхний клеевой узел с подплавителем обеспечивает быстрое расплавление клея, быстрый нагрев, хороший эффект оклейки кромок. Клеевой шов незаметен. Клеевой узел можно использовать как для ПУР, так и ЕВА клеев. |  |
| Прессгруппа с 6 шт. прижимными роликами
Многоточечный контакт и хороший прижим обеспечивают прочную наклейку кромочного материала к деталей. |
 |
| Торцовочный узел для обработки передних и задних свесов кромок на деталях имеет два независимых двигателя поворотные на угол 0-10 градусов с двумя пилами.
2 шт. двигателя по 0,37 кВт каждый, 12000 об/мин 2 шт. Торцовочные пилы D104 мм, d22мм, Z30 |
 |
| Фрезерная группа
Черновой и чистовой фрезерные узлы для фрезерования верхних и нижних свесов кромки обеспечивают превосходное качество обработки.
Черновой фрезерный узел 2 шт. двигателя по 0,75 кВт каждый, 12000 об/мин 2 шт. фрезы 56х16хh14, Z4
Чистовой фрезерный узел 2 шт. двигателя по 0,75 кВт каждый, 12000 об/мин 2 шт. фрезы 69х16хh16, Z6, R=2 мм |
 |
|
Узел обработки углов (раундер) с 2 шт. двигателями обрабатывает стыки кромок на углах для придания деталям более привлекательного вида. 2 шт. двигателя по 0,37 кВт, каждый, 12000 об/мин. 2 шт. фрезы 68x16xh16, Z6, R=2 мм |
 |
| Радиусная цикля для обработки кромок сверху и снизу после фрезерования.
Радиусная цикля обеспечивает гладкую поверхность кромок и привлекательный внешний вид. 2 шт. циклевальных ножа R=2 мм |
 |
| Плоская цикля с двойным ножом для высококачественной обработки зоны клеевого шва. Конструкция цикли обеспечивает гарантированную качественную обработку |   |
|
Узел нанесения очистительного средства наносит очиститель на верхнюю и нижнюю поверхность деталей для очистки от возможных загрязнений. |
 |
|
Узел полировки для полирования кромок после обработки циклей, а так же для дополнительной очистки деталей от нежелательных загразнений. 2 шт. двигателя по 0,37 кВт каждый, 1500 об/мин 2шт. полировальных круга 150х50х20 мм. |
 |
Комплектующие
| Мотор конвейера WANXING |  |
 |
| Частотный преобразователь DELTA |  |
 |
| Подушки транспортера и прижимные ролики HSK |  |
 |
| Электрические приборы DELIXI |  |
 |
| Высокочастотные моторы UFC/Tianyang |  |
 |
| Система управления DELTA | |
 |
| Воздушные цилиндры AirTAG |  |
 |
| Направляющие FEILANT |  |
 |
| Электромагнитный клапан AirTAG/EASUN |  |
 |
| Дроссельная заслонка AirTAG | |
 |
| Бесконтактный датчик Autonics |  |
 |
| Энкодер AURUII |  |
 |
| Следящий цилиндр AirTAG | |
 |
| Цилиндр торцовочного узла AirTAG | |
 |
| Индукционный переключатель AirTAG | |
 |
