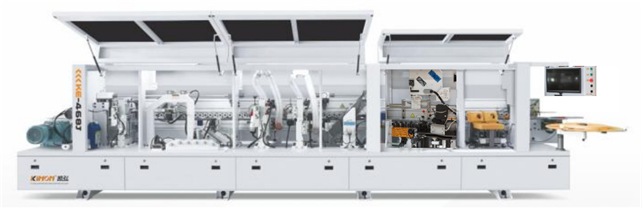

Полностью автоматический кромкооблицовочный станок KE-370, максимальная скорость которого 23 м/мин. Эта модель обладает полным набором функций, стабильной и мощной системой, интеллектуальным управлением, а также высокой скоростью и эффективностью производства. Предварительное фрезерование и скругление углов делают деталь красивой и изящной, что подходит для массового производства корпусной мебели высокого класса. Благодаря высококачественным материалам и фирменной конфигурации он может адаптироваться к высоким и низким температурам, а также к другим условиям эксплуатации. Станок отличается стабильностью производства, имеет простое техническое обслуживание, долговечен и эффективен.
KE-370
Производственная компания KIHON
занимается производством и разработкой станков для мебельной промышленности. Компания KIHON занимает площадь около 13000 м2 и располагает рядом запатентованных технологий, командой по инновациям и разработкам, строгой системой управления качеством и внедрением передовых технологий.
Наша компания может предложить комплексную индивидуальную программу по оборудованию, профессиональное техническое руководство, улучшить систему обслуживания. Наша философия бизнеса — «интеллектуальное производство начинается с сердце». Мы создаем высокоскоростные, высокоэффективные, интеллектуальные, инновационные, индивидуальные, гибкие высококачественные кромкооблицовочные станки, обрабатывающие центры с ЧПУ, раскроечные центры с ЧПУ, сверлильно-присадочные станки с ЧПУ для сверления с 6 сторон и т.д.
Tехнические характеристики
Автоматический кромкооблицовочный станок с верхним прижимным ремнем KE-370
| Потребляемая мощность | 28 кВт |
| Габаритные размеры | 9300*1000*1750 мм |
| Скорость подачи | 23 м/мин |
| Толщина приклеиваемой кромки | 0,4-3,0 мм |
| Толщина детали | 9-60 мм |
| Длина и ширина детали | Мин 45х120 мм |
| Давление воздуха в пневмосети | 6 бар |
Комплектация

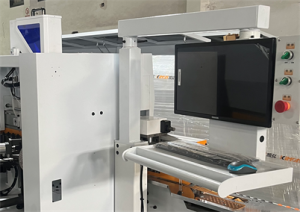

| Пульт управления
21,5-дюймовый монитор. Основные функции: запуск и остановка оборудования, выбор функций, настройки параметров, предупреждающие подсказки и другие функции, с которыми легко работать благодаря простому интерфейсу. |
 |
| Узел нанесения разделительной жидкости
Узел распыляет разделительное средство на деталь, перед ее фрезеровкой (прифуговкой), так, чтобы верхняя и нижняя стороны детали образовали изолирующий слой. Таким образом предотвращается возможное налипание клея к поверхности детали. |
 |
| Узел предварительной фрезеровки плиты (прифуговка)
После предварительной фрезеровки (прифуговки) на детали устраняются дефекты (сколы, ступеньки и т.д.). Наклеенная кромка держится лучше, клеевой шов меньше и менее заметен. 2 шт. мотора по 2,2 кВт каждый, 9000 об/мин 2 шт. фрезы с алмазным зубом, 125х30хH35 мм, Z3+3 (опционально 2 шт. фрезы с алмазным зубом 125x30xH65 мм, Z15 сменные пластины) |
 |
| Устройство предварительного нагрева кромки плиты перед роликом клеенанесения.
Устройство предварительного нагрева кромки плиты перед роликом клеенанесения обеспечивает улучшение сцепления (адгезии) клея к оклеиваемой части. |
 |
| Верхний клеевой узел с подплавителем
Верхний клеевой узел с подплавителем обеспечивает быстрое расплавление клея, быстрый нагрев, хороший эффект оклейки кромок. Клеевой шов незаметен. Клеевой узел можно использовать как для ПУР, так и ЕВА клеев. |
 |
| Прессгруппа с 6 шт. прижимными роликами
Многоточечный контакт и хороший прижим обеспечивают прочную наклейку кромочного материала к детали. |
 |
| Торцовочный узел
Торцовочный узел для обработки передних и задних свесов кромок на деталях имеет два независимых двигателя поворотные на угол 0-10 градусов с двумя пилами. 2 шт. двигателя по 0,37 кВт каждый, 12000 об/мин 2 шт. Торцовочные пилы D104 мм, d22мм, Z30 |
 |
| Фрезерная группа
Черновой и чистовой фрезерные узлы для фрезерования верхних и нижних свесов кромки обеспечивают превосходное качество обработки. Черновой фрезерный узел 2 шт. двигателя по 0,75 кВт каждый, 12000 об/мин 2 шт. фрезы 56х16хh14, Z4 Чистовой фрезерный узел 2 шт. двигателя по 0,75 кВт каждый, 12000 об/мин 2 шт. фрезы 69х16хh16, Z6, R=2 мм |
 |
| Узел обработки углов (раундер) 4 шт. мотора
Узел обработки углов (раундер) с 4 шт. двигателями обрабатывает стыки кромок на углах для придания деталям более привлекательного вида. 4 шт. двигателя по 0,37 кВт, каждый, 12000 об/мин. 4 шт. фрезы 68x16xh16, Z6, R=2 мм |
 |
| 2 шт. узла радиусных циклей
Блок из 2 шт. узлов радиусных циклей для обработки кромок сверху и снизу после фрезерования. 2 ш. радиусные цикли обеспечивает гладкую поверхность кромок и привлекательный внешний вид. |
 |
| Плоская цикля с двойным ножом. (патент)
Плоская цикля с двойным ножом для высококачественной обработки зоны клеевого шва. Конструкция цикли обеспечивает гарантированную качественную обработку |
  |
| Узел нанесения очистительного средства
Узел нанесения очистительного средства наносит очиститель на верхнюю и нижнюю поверхность деталей для очистки от возможных загрязнений. |
 |
| 2 шт. узла полировки
2 шт. узла полировки для полирования кромок после обработки циклей, а так же для дополнительной очистки деталей от нежелательных загрязнений. 4 шт. двигателя по 0,37 кВт каждый, 1500 об/мин 4шт. полировальных круга 150х50х20 мм. |
 |
Комплектующие
| Мотор конвейера WANXING |  |
 |
| Частотный преобразователь DELTA |  |
 |
| Подушки транспортера и прижимные ролики HSK |  |
 |
| Электрические приборы DELIXI |  |
 |
| Высокочастотные моторы UFC/Tianyang |  |
 |
| Система управления DELTA | |
 |
| Воздушные цилиндры AirTAG |  |
 |
| Направляющие FEILANT |  |
 |
| Электромагнитный клапан AirTAG/EASUN |  |
 |
| Дроссельная заслонка AirTAG | |
 |
| Бесконтактный датчик Autonics |  |
 |
| Энкодер AURUII |  |
 |
| Следящий цилиндр AirTAG | |
 |
| Цилиндр торцовочного узла AirTAG | |
 |
| Индукционный переключатель AirTAG | |
 |
