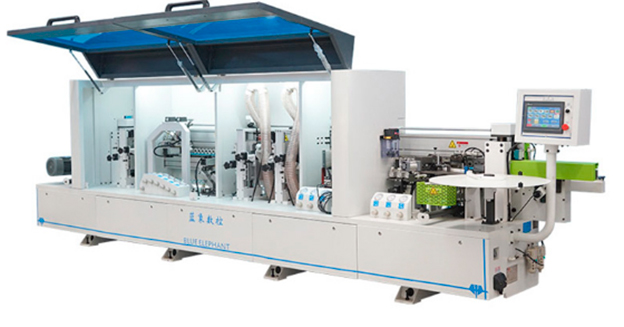

Кромкооблицовочный станок предназначен для приклеивания рулонного кромочного материала на прямолинейных кромках деталей меламиновыми материалами, ПВХ, АБС и шпоном.
E-70
Tехнические характеристики
Автоматический кромкооблицовочный станок E-70
| Функция | Узел оклейки кромок
Пресс группа 4 ролика Торцовочный узел с 2 шт. мотора Фрезеровка свесов кромок предварительная Фрезеровка свесов кромок чистовая Узел обработки углов (РАУНДЕР) Радиусная цикля Полировка |
| Габаритные размеры | 5520x970x1800 мм |
| Толщина детали | 10-60 мм |
| Толщина кромки | 0.4-3 мм |
| Ширина детали | ≧60 мм |
| Длина детали | ≧120 мм |
| Скорость подачи | 15-23 м/мин |
| Общая мощность | 15.5 кВт |
| Давление воздуха | 6 бар |
| ЧПУ | Delta Тайвань |
| Контакторы | Schneider Франция |
| Клеевой узел | SOG Тайвань |
| Направлающие | Линейные направляющие по всем осям Тайвань |
| Вес | 2800 кг |
| Электро параметры | 380 В, 3 фазы, 50 Гц |
| Тип кромки | прямая |
Спецификация
| AC контактор | Siemens, Германия |
| Тормоз | Delixi |
| Мотор конвейера | Teng Wan/ GPG |
| Пневмоцилиндры | AirTAC |
| Ходовые концевики | Honeywell |
| ЧПУ | Shihlin Electric |
| Инвертер | Shihlin Electric |
| Энкодер | Schneider |
| Электромагнитные клапаны | EASUN |
| Высокотемпературные подшипники | NSK |
| Высокочастотные моторы | CC motor |
| Система смазки | Auto |
| Сенсорные переключатели | AirTAC |
| Линейные направляющие | ANDNER Тайвань |
| Тип клея | Клей в гранулах |
Комплектация
| Сенсорный монитор
Delta (Тайвань), большой сенсорный монитор, четкий экран и атмосфероустойчивая конструкция. Быстрая реакция на нажатие. |
 |
| Узел оклейки
Прижимной узел с 4 роликами. Первый ролик с приводом. Первые два неприводные ролики с конусностью для лучшего прижатия верхней и нижней частей кромки. Клеевой ролик с регулировкой подачи клея для точного нанесения нужного количества. |
 |
| Торцовочный узел
Для торцевания передних и задних свесов кромки с регулировкой пневматического давления для стабильной обработки свесов. |
 |
| Предварительная фрезеровка
Узел снятия свесов с регулировкой цифровыми счетчиками с фрезами с плоскими ножами Z6. |
 |
| Узел чистовой фрезеровки
Узел оснащен фрезами Z6 R=2 мм для чистовой обработки радиусов свесов кромки |
 |
| Узел обработки углов (РАУНДЕР)
Узел оснащен фрезами Z6 R=2 мм для обработки стыков кромок на углах. |
 |
| Радиусная цикля
Узел оснащен твердосплавными ножами R=2 мм для циклевания и смягчения кромок после фрезеровки |
 |
| Узел полировки
Узел оснащен тканевыми полировальными кругами для полировки обработанных кромок. |
 |
| Система автоматической смазки
Автоматическая смазка производится через установленный интервал времени, интервал времени и количество подаваемой смазки можно корректировать на пульте управления устройства. |
 |
| Клеевая ванна с подплавителем,
с автоматической очисткой очищается за счет открытия сливной заслонки и не требует ручной очистки. |
 |
| Нанесение разделительной жидкости перед прифуговкой,
включена в цену станка |
 |
| Нанесение разделительной жидкости перед полировкой,
включена в цену станка |
 |
