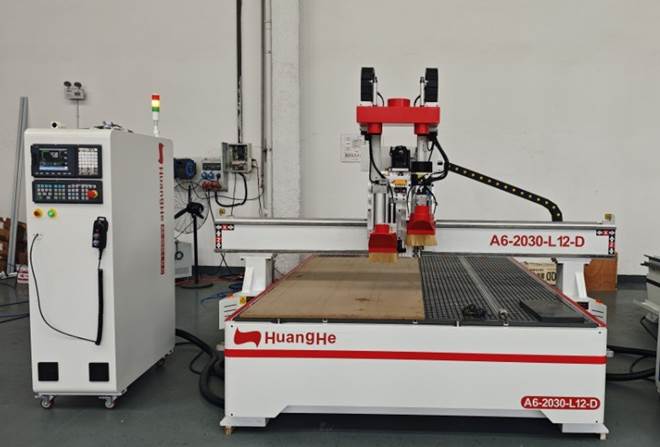

A6-2030-L12-D

Это профессиональный многофункциональный центр обработки, с фрезерным шпинделем 9 кВт с автоматическим узлом смены инструмента на 12 инструментов, сверлильной группой с 9 шпинделями, вакуумным столом с вакуумной помпой.

Tехнические характеристики

A6-2030-L12-D

Потребляемая мощность 20,0 кВт
X, Y Рабочее поле 2040*3000 мм
Ход оси Z 300 мм
Tип покрытия стола Вакуумный стол с T-slot с пневмоупорами и 7.5 кВт вакуумный насос
X, Y Тип привода Зубчатая рейка и направляющие 25 мм с высокой точностью
Z Тип привода ШВП
Макс. скорость холостого хода 45 м/мин
Макс. рабочая скорость 30 м/мин
Мощность шпинделя HQD 9.0 кВт воздушное охлаждение ISO30-ER32
Обороты шпинделя 0-24000 об/мин
Линейный магазин фрез Для 12 фрез, автоматический, линейный магазин
Инвертор Delta высокочастотный инвертор 11 кВт
Мотор и драйвер Syntec 1000 Вт сервоприводы и драйверы (Мотор оси Z с тормозом)

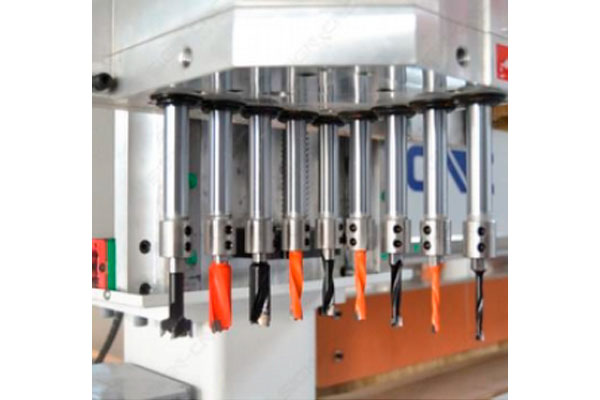

Сверлильно-присадочная группа HQD сверлильно-присадочная группа 9 шпинделей (5+4)
Редуктор Японский планетарный редуктор Shimpo
Рабочее напряжение AC380В/50Гц
Код команд G code
Операционная система SYNTEC 60WE система управления (на русском языке) совместим с БАЗИС
Датчик инструмента Измерение длины инструмента и высоты заготовки
X,Y,Z Точность позиционирования  ±0.05 мм
X,Y Разрешение <0.05 мм
Программное обеспечение Artcam с постпроцессором
Температура 0 — 45 градусов С
Относительная влажность 30% — 75%
Гарантия Два года

Конструкционные особенности

Стандартные детали станка

Вакуумный стол T-пазы
Вакуумный стол T-пазы
Вакууный насос 7.5кВт, 380В
Вакууный насос 7.5кВт, 380В
Автоматическая система смазки
Автоматическая система смазки
Датчик инструмента
Датчик инструмента
Блокировка ножевого бока
Блокировка ножевого бока

Основные функциональные части

• HQD 9.0KW ATC шпиндель воздушного охлаждения ISO30-ER32
• Delta высокочастотный инвертор 11KW
• Вакуумный стол с вакуумным насосом 7.5KW
• Syntec 1000W сервоприводы и драйверы
• Японский планетарный редуктор Shimpo
• SYNTEC 60WE система управления (на русском языке) совместим с БАЗИС

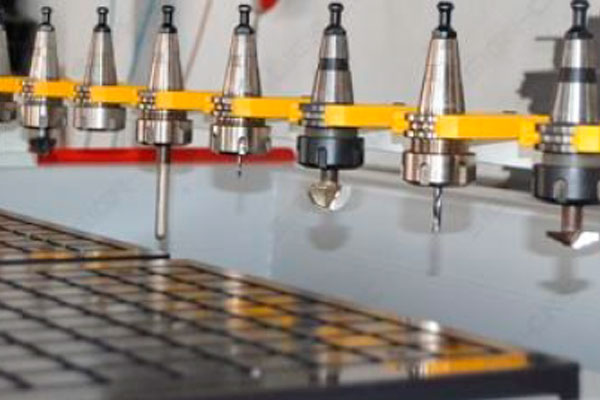

• 12 мест для инструмента в автоматическом линейном магазине
• HQD сверлильно-присадочная группа 9 шпинделей (5+4)
• Автоматическая система смазки
• Пневмоупоры 5шт на рабочем столе (расположение по оси Х-2 шт, по оси Y-3 шт)

Список конфигурации

A6-2030-L12-D фрезерный шпиндель, узел смены 12 позиций, верлильно-присадочная группа (5+4)

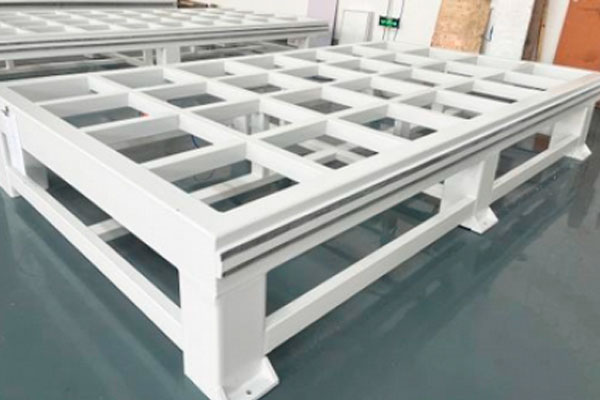

Станина Тяжелая станина 1 комп.
Портал Промышленный тяжелый 1 комп.
Шпиндель HQD 9.0кВт ATC шпиндель с воздушным охлаждением ISO30-ER32 1 шт
Инвертор Delta высокочастотный инвертор 11 кВт 1 шт
Мотор и драйвер Syntec 1000Вт сервоприводы и драйверы (Мотор оси Z с тормозом) 4 комп.
Сверлильно-присадочная группа HQD сверлильно-присадочная группа (5+4) 1 шт
Редуктор Редуктор X, Y мотор с планетарным редуктором Shimpo 3 шт
Операционная система Syntec 60WE система управления Русский язык 1 комп.
Шкаф управления Независимый шкаф управления промышленный с электрическими компонентами 1 комп.
Пневмоупоры Пневматические цилиндры для позиционирования листов. 5 шт
Направляющие и рейка Высокая точность 25 мм квадратные направляющие и зубчатая рейка 1 комп.
Рабочий стол Вакуумный стол с T-пазами и 7.5 кВт вакуумный насос 1 комп.
Omron концевые датчики Omron известный бренд с более высокой точностью и долговечным 1 комп.
Автоматическая система смазки Смазывание направляющих и рейки 1 комп.
Линейный магазин 12 инструментов с автоматической сменой 1 комп.
Датчик инструмента Для контроля инструмента 1 шт
Кнопка аварийной остановки Одна на управляющем шкафу и две других на двигателе оси Y 3 шт
Ящик для инструментов Ключ шпиндель, используемый для замены фрезы 2 шт
Цанга ER32 закреплены фрезы 8 шт
ISO30 для подключения инструмента к шпинделю 8 шт
Блокировка ножевого бока для зажима и закрепления фрезы 10 шт
Зажимное устройство для фиксации заготовки при обработки 6 шт
Регулируемые ноги, используемые для регулировки горизонтальности и высоты станка 6 шт
L-тип внутренний шестиугольный ключ 1 комп.
Фрезы, используемые для тестирования гравировки и резки 10 шт
USB флешка с программным обеспечением ArtCAM с постпроцессором и инструкциями 1 комп.
Упаковка Транспортная упаковка в полиэтилен 1 шт
