A4-2030-L8

Станки серии A4 оснащены многофункциональной автоматической сменой инструмента.
Станок соответствует потребностям мебельных и других производств.

Tехнические характеристики

Серия A4-2030-L8

X, Y Рабочее поле 2000*3000 мм
Ход оси Z 300 мм
Tип покрытия стола Вакуумный стол с T-пазами и 7.5 кВт вакуумный насос
X, Y Тип привода Зубчатая рейка и направляющие 25 мм с высокой точностью
Z Тип привода ШВП
Макс. скорость холостого хода 50 м/мин
Макс. рабочая скорость 40 м/мин
Мощность шпинделя HQD 9.0 кВт воздушное охлаждение ISO30-ER32
Обороты шпинделя 0-24000 об/мин
Линейный магазин фрез 8 фрез в линейном автоматическом магазине смены
Инвертор Delta высокочастотный инвертор 11 кВт
Мотор и драйвер Syntec 1000 Вт сервоприводы и драйверы (Мотор оси Z с тормозом)
Редуктор Японский планетарный редуктор Shimpo
Рабочее напряжение AC380В/50Гц
Код команд G code
Операционная система SYNTEC 60WE система управления
Датчик инструмента Измерение длины инструмента и высоты заготовки
X,Y,Z Точность позиционирования  ±0.05 мм
X,Y Разрешение <0.05 мм
Программное обеспечение Artcam с постпроцессором

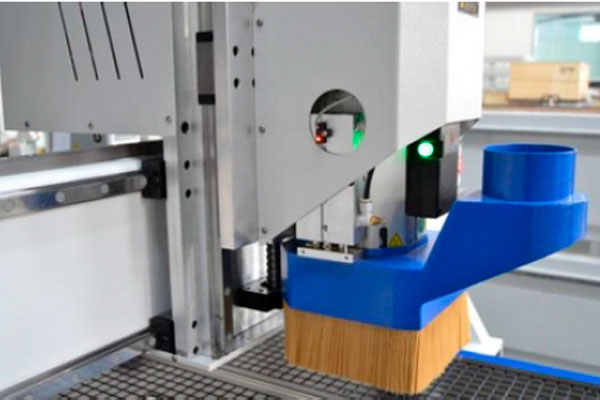

Пылесборник 3 кВт-380В поставляется с поддержкой, щеткой и шлангом
Температура 0 — 45 градусов С
Относительная влажность 30% — 75%
Гарантия Два года

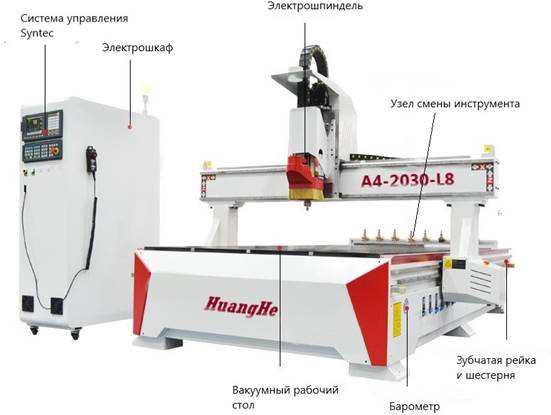

Конструкционные особенности

Видео

Стандартные детали станка

Вакуумный стол T-пазы
Вакуумный стол T-пазы
Вакууный насос 7.5кВт, 380В
Вакууный насос 7.5кВт, 380В
Автоматическая система смазки
Автоматическая система смазки
Датчик инструмента
Датчик инструмента
Блокировка ножевого бока
Блокировка ножевого бока

Опции

Сверлильная группа

HQD сверлильно-присадочная группа (5+4) шпинделей
• Сверлильная группа 9 шпинделей, для быстрого сверления
• Точность изготовления отверстий
• Гибкое сверление, удобная работа для корпусной мебели

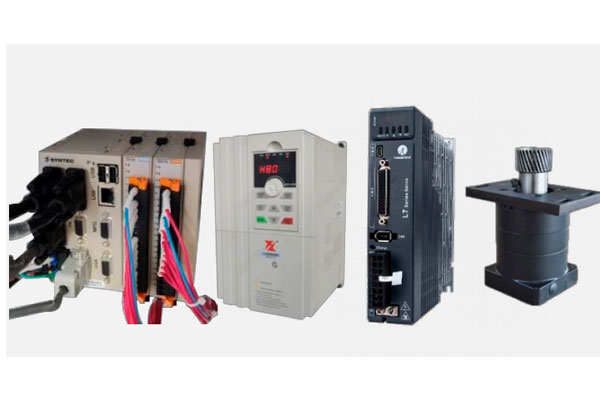

Экономичный ATC фрезерный станок с ЧПУ

Экономичный ATC фрезерный станок с
• Syntec FC60CB система управления
• Известный инвертор Folinn 11 кВт
• Leadshine 750В сервоприводы и драйверы
• Китайский редуктор
• Направляющие Hiwin25
• Различия в механических частях

Список конфигурации

Серия A4-2030-L8

Станина Тяжелая станина, обработана на обрабатывающем центре 1 комп.
Портал Промышленный тяжелый портал, полностью обработан на обрабатывающем центре 1 комп.
Шпиндель HQD 9.0кВт ATC шпиндель с воздушным охлаждением ISO30-ER32 1 шт
Инвертор Delta высокочастотный инвертор 11 кВт 1 шт
Мотор и драйвер Syntec 1000Вт сервоприводы и драйверы (Мотор оси Z с тормозом) 4 комп.
Редуктор Редуктор X, Y мотор с планетарным редуктором Shimpo 3 шт
Маховик Работать легко 1 комп.
Шкаф управления Независимый шкаф управления промышленный с электрическими компонентами 1 комп.
Цепная защита кабелей Высокая гибкость и полностью закрытая 1 комп.

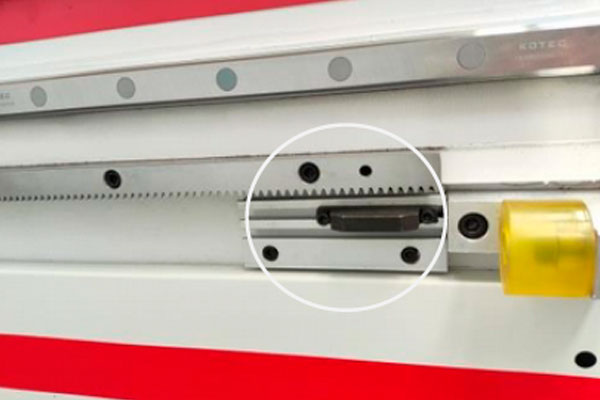

Направляющие и рейка Высокая точность 25 мм квадратные направляющие и зубчтая рейка 1 комп.
Рабочий стол Вакуумный стол с T-пазами и 7.5 кВт вакуумный насос 1 комп.
Omron концевые датчики Omron известный бренд с более высокой точностью и долговечным 1 комп.
Автоматическая система смазки Смазывание направляющих и рейки 1 комп.
Магазин смены фрез 8 инструментов с автоматической сменой 1 комп.
Датчик инструмента Позволяет отрегулировать расстояние от инструмента до заготовки 1 шт
Кнопка аварийной остановки Одна на управляющем шкафу и две других на двигателе оси Y 3 шт
Ящик для инструментов Ключ шпиндель, используемый для замены фрезы 2 шт
Цанга ER32 закреплены фрезы 8 шт
ISO30 для подключения инструмента к шпинделю 8 шт
Блокировка ножевого бока для зажима и закрепления фрезы 10 шт
Зажимное устройство для фиксации заготовки при обработки 6 шт
Регулируемые ноги, используемые для регулировки горизонтальности и высоты станка 6 шт
L-тип внутренний шестиугольный ключ 1 комп.
Фрезы, используемые для тестирования гравировки и резки 10 шт
USB флешка с программным обеспечением ArtCAM с постпроцессором и инструкциями 1 комп.
Упаковка Упаковка Экспортный стандартный фанерный деревянный ящик 1 шт
